Монокли, ахроматы и прочая экзотика



Сообщений в теме: 5109

#4951 v-blinoff

  • Пользователь
  • 7975 сообщений
  • Имя:Валерий
  • Фамилия:Блинов
  • Город:Хакасия, Саяногорск

Отправлено 25 April 2021 - 06:44

А кто как делает диафрагмы к моноклям? У меня не получается вырезать ровно круглую дырку)) и в боке блики неправильной формы из-за этого

#4952 Liukk

  • Пользователь
  • 1906 сообщений
  • Город:Санкт-Петербург

Отправлено 25 April 2021 - 09:05

Точные отверстия в тонком материале лучше пробивать на прессе (в тисках), но для этого оснастку сделать придётся. В качестве заготовки для пуансона можно старое сверло использовать.
Можно просверлить, но чтобы получить качественное отверстие - тонкую пластинку (заготовку диафрагмы) необходимо зажать между двумя полосами из фанеры или алюминия и сверлить весь пакет. Причём после сверла желательно ещё и пройтись разверткой
Также можно на 3D принтере напечатать, только чтобы предохраниться от дефектов первого слоя на поверхности, нужно сделать на ней фаску типа 0,3х45*. Пройтись развёрткой после печати также не повредит. Только чтобы отверстие в пластике не испоганить, оправку тоже напечатать нужно.

#4953 Laplace

  • Пользователь
  • 3767 сообщений
  • Город:Санкт-Петербург

Отправлено 25 April 2021 - 09:27

Просмотр сообщенияv-blinoff (25 April 2021 - 06:44) писал:

А кто как делает диафрагмы к моноклям? У меня не получается вырезать ровно круглую дырку)) и в боке блики неправильной формы из-за этого
Я использую два варианта в настоящее время:
1. тонкие регулировочные шайбы DIN988, толщина от 0.1мм и выше;
2. пробойником в пластике от 5-дюйиовых дискет.

Прикрепленное изображение: Пробойники.jpg

#4954 Laplace

  • Пользователь
  • 3767 сообщений
  • Город:Санкт-Петербург

Отправлено 25 April 2021 - 18:45

Монокль 120мм из кварцевой линзы на APS-C. Без обработки.

Прикрепленное изображение: knn_Vasilievskyi2021(46)_Fused silica_120mm_1200.jpg

#4955 KNA

  • Модератор
  • 17506 сообщений
  • Город:Москва

Отправлено 25 April 2021 - 19:25

Просмотр сообщенияv-blinoff (25 April 2021 - 06:44) писал:

А кто как делает диафрагмы к моноклям? У меня не получается вырезать ровно круглую дырку)) и в боке блики неправильной формы из-за этого
Я нормальные многолепестковые диафрагмы использую. Конструкция, конечно, несколько сложнее получается, чем с фиксированной дыркой. Но зато можно тонко дозировать спецэффект в зависимости от конкретного сюжета.

#4956 Yuriy Babushkin

  • Пользователь
  • 1221 сообщений
  • Город:Кёльнщина/Йенщина, Deutschland

Отправлено 03 May 2021 - 18:43

Просмотр сообщенияv-blinoff (25 April 2021 - 06:44) писал:

А кто как делает диафрагмы к моноклям? У меня не получается вырезать ровно круглую дырку)) и в боке блики неправильной формы из-за этого

Мои три копейки... :)
Вполне приемлего качества отверстия получаются изготовить кругорезом. Неплохая замена которому циркуль (или измеритель). Вместо одной иглы или графитового стержня ставим резачок с т.н. кинжальной заточкой. Слегка упрощает жизнь две полоски к.л. достаточно жесткого материала и три болтика с гаечками, чтобы фиксировать ножки циркуля.
Если отверстий надо не полсотни прогрызать, вполне сойдёт и "одноразовая" конструкция из куска 4-5 мм проволоки или чего потвёрже (у меня была какая-то шпилька). Один край заострить для центра, типа конуса, второй - с режущей же кромкой.
Чуть попозже смастерил циркулеподобный кругорезик. Если интересно, сфотографирую и покажу. Добавлю, что им и "одноразовым" в листовом полистироле 2-3мм вполне реально прорезать отверстие, ну или вырезать круг. Совсем без проблем я резал в чёрном полипропилене от упаковок толщиной до миллиметра, может чуть тоньше.
Недостатки очевидны, необходимо потренироваться как в "резьбе", так и в выдерживании нужного размера. Если нужен кружок - в центре имеем отверстие, т.е нужны доп. телодвижения. Понятно, что заточка должна быть идеальной для чистого края.

Удачи!

Сообщение отредактировал Yuriy Babushkin: 03 May 2021 - 18:45


#4957 Laplace

  • Пользователь
  • 3767 сообщений
  • Город:Санкт-Петербург

Отправлено 03 May 2021 - 18:45

Монокль 58мм из передней линзы от Юпитера-8 с диафрагмой 12мм на APS-C. Без обработки.

Прикрепленное изображение: knn_12kr2021(6)_Jupiter-8-1-1_d12mm_58mm_1200.jpg

#4958 Laplace

  • Пользователь
  • 3767 сообщений
  • Город:Санкт-Петербург

Отправлено 15 May 2021 - 23:00

Монокль 41мм из передней линзы от Минитара-1 с диафрагмой 8мм на APS-C. Без обработки.

Прикрепленное изображение: knn_Kurlyandskaya2021(10)_Minitar-1-1-1_d8mm_41mm_1200.jpg

Прикрепленное изображение: knn_Lermontovskyi2021(3)_Minitar-1-1-1_d8mm_41mm_1200.jpg

#4959 v-blinoff

  • Пользователь
  • 7975 сообщений
  • Имя:Валерий
  • Фамилия:Блинов
  • Город:Хакасия, Саяногорск

Отправлено 16 May 2021 - 07:30

Просмотр сообщенияYuriy Babushkin (03 May 2021 - 18:43) писал:

Мои три копейки... :)
Вполне приемлего качества отверстия получаются изготовить кругорезом. Неплохая замена которому циркуль (или измеритель). Вместо одной иглы или графитового стержня ставим резачок с т.н. кинжальной заточкой. Слегка упрощает жизнь две полоски к.л. достаточно жесткого материала и три болтика с гаечками, чтобы фиксировать ножки циркуля.
Если отверстий надо не полсотни прогрызать, вполне сойдёт и "одноразовая" конструкция из куска 4-5 мм проволоки или чего потвёрже (у меня была какая-то шпилька). Один край заострить для центра, типа конуса, второй - с режущей же кромкой.
Чуть попозже смастерил циркулеподобный кругорезик. Если интересно, сфотографирую и покажу. Добавлю, что им и "одноразовым" в листовом полистироле 2-3мм вполне реально прорезать отверстие, ну или вырезать круг. Совсем без проблем я резал в чёрном полипропилене от упаковок толщиной до миллиметра, может чуть тоньше.
Недостатки очевидны, необходимо потренироваться как в "резьбе", так и в выдерживании нужного размера. Если нужен кружок - в центре имеем отверстие, т.е нужны доп. телодвижения. Понятно, что заточка должна быть идеальной для чистого края.

Удачи!
благодарю, мысль понятна, буду пробовать)

Сообщение отредактировал v-blinoff: 16 May 2021 - 07:30


#4960 v-blinoff

  • Пользователь
  • 7975 сообщений
  • Имя:Валерий
  • Фамилия:Блинов
  • Город:Хакасия, Саяногорск

Отправлено 16 May 2021 - 08:56

Отдали мне объектив Никкор китовый 18-55, говорят нерабочий.
Кто-нибудь его разбирал, есть там что-то годное для моноклестроения?
Вот этот у меня 18-55mm 1:3.5-5.6G VR AF-S DX, а то их там аж 4 модификации и все разные оптически

Сообщение отредактировал v-blinoff: 16 May 2021 - 09:03


#4961 Laplace

  • Пользователь
  • 3767 сообщений
  • Город:Санкт-Петербург

Отправлено 12 June 2021 - 17:45

Задний блок линз от Веги-12Б (f=80мм) с диафрагмой 14мм на APS-C. Без обработки.

Прикрепленное изображение: knn_Petrogradskaya2021(61)_ZBL_Vega-12B_d14mm_80mm_1200.jpg

#4962 Laplace

  • Пользователь
  • 3767 сообщений
  • Город:Санкт-Петербург

Отправлено 06 July 2021 - 19:48

Апланат 93мм (МБС-9) на APS-C. Без обработки.

Прикрепленное изображение: knn_Pavlovsk2021(1)_Aplanat_93mm_1200.jpg

Прикрепленное изображение: knn_Pavlovsk2021(2)_Aplanat_93mm_1200.jpg

Прикрепленное изображение: knn_Pavlovsk2021(3)_Aplanat_93mm_1200.jpg

#4963 Laplace

  • Пользователь
  • 3767 сообщений
  • Город:Санкт-Петербург

Отправлено 25 August 2021 - 21:31

Монокль 41мм из передней линзы от Минитара-1 с диафрагмой 8мм на APS-C. Без обработки.

Прикрепленное изображение: knn_EkaterininskyiPark2021(1)_Minitar-1-1-1_d8mm_41mm_1200.jpg

#4964 bochenin

  • Пользователь
  • 26 сообщений
  • Имя:Николай
  • Отчество:Юрьевич
  • Фамилия:Боченин
  • Город:Екатеринбург

Отправлено 02 October 2021 - 16:07

Вот несколько фото с задним "ахроматом" от КО-120, вписан в геликоид гелиоса-44 фото

Прикрепленные изображения

  • Прикрепленное изображение: NB_art_7867.jpg
  • Прикрепленное изображение: NB_art_7910.jpg
  • Прикрепленное изображение: NB_art_7907.jpg
  • Прикрепленное изображение: NB_art_7870.jpg

Сообщение отредактировал bochenin: 02 October 2021 - 16:08


#4965 Roman_L

  • Пользователь
  • 404 сообщений
  • Имя:Роман
  • Город:г. Ковров, Владимирская обл.

Отправлено 12 November 2021 - 07:28

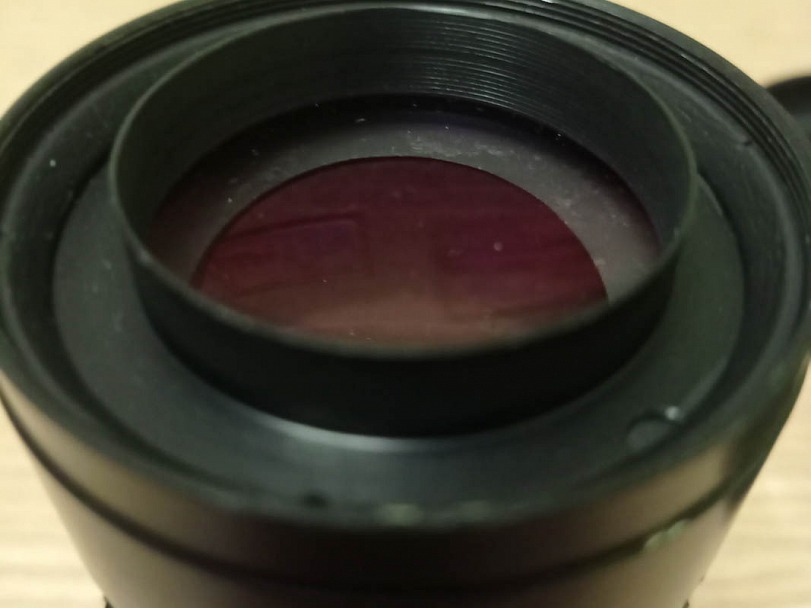

Ахромат 138мм f/3.8 из двух линз (не склейка, с воздушным промежутком). Диафрагма залинзовая от штатного корпуса-донора Vivitar 135мм/2.8

Внешний вид и оптическая схема:

Прикрепленные изображения

  • Прикрепленное изображение: IMG_3317.jpg
  • Прикрепленное изображение: IMG_3319.jpg
  • Прикрепленное изображение: IMG_3330.jpg
  • Прикрепленное изображение: IMG_3326.jpg
  • Прикрепленное изображение: IMG_3337.jpg
  • Прикрепленное изображение: IMG_3325.jpg
  • Прикрепленное изображение: IMG_3329.jpg
  • Прикрепленное изображение: IMG_3332.jpg
  • Прикрепленное изображение: IMG_3316.jpg
  • Прикрепленное изображение: 1636608613896.jpg
  • Прикрепленное изображение: 1636608613874.jpg
  • Прикрепленное изображение: 1636608613883.jpg
  • Прикрепленное изображение: опт схема.jpg

Сообщение отредактировал Roman_L: 12 November 2021 - 07:26


#4966 Laplace

  • Пользователь
  • 3767 сообщений
  • Город:Санкт-Петербург

Отправлено 12 November 2021 - 18:54

Монокль 38мм из мениска от видеокамера Panasonic-A3 с диафрагмой 8мм на APS-C.

Прикрепленное изображение: IMG_5621_1200.jpg

#4967 Laplace

  • Пользователь
  • 3767 сообщений
  • Город:Санкт-Петербург

Отправлено 12 November 2021 - 22:00

Китайский ахромат с Алиэкспресс. FL = 42мм. Без диафрагмы, входной диаметр 14.5мм. На APS-C. Без обработки.

Прикрепленное изображение: IMG_8894_1200.jpg

#4968 MrZu

  • Пользователь
  • 9233 сообщений
  • Имя:Вадим
  • Город:Севастополь

Отправлено 14 November 2021 - 13:03

"Не знала бабка хлопот, но купила поросёнка"
Вчера проходя мимо блошиного рынка увидел и ради интереса за 100 рублей подобрал AMAR 10,5сm f4,5 PZO,(от польского фотоувеличителя), только не с шестью лепестками диафрагмы, а с десятью. Раскрутил, помыл, почистил, вот думаю, как с ним ещё поиграться. Через два комплекта удлинительных колец (примерно) ловится бесконечность. В макро приемлемо резкий по всему полю (оценил по пикселям монитора). Пока заткнул им тушку старого Зенита TTL, уже польза. Коллеги, если есть идеи получше, поделитесь! )

#4969 Liukk

  • Пользователь
  • 1906 сообщений
  • Город:Санкт-Петербург

Отправлено 14 November 2021 - 13:19

Просмотр сообщенияMrZu сказал:

если есть идеи получше, поделитесь!
Делаете нормальный фокусер (тем более, что диафрагма уже есть) и используете в качестве макрообъектива. Про самодельные фокусеры см. тему по 3D печати.

#4970 Laplace

  • Пользователь
  • 3767 сообщений
  • Город:Санкт-Петербург

Отправлено 14 November 2021 - 17:18

Просмотр сообщенияLiukk (14 November 2021 - 13:19) писал:

в качестве макрообъектива.
Только макро?
https://www.penta-cl...1%81%D0%BC-145/

Сообщение отредактировал Laplace: 14 November 2021 - 17:22


#4971 Liukk

  • Пользователь
  • 1906 сообщений
  • Город:Санкт-Петербург

Отправлено 14 November 2021 - 18:47

Просмотр сообщенияLaplace сказал:

Только макро?
Вообще то я написал макрообъектив, а не макросъёмка. Разница есть, ибо макрообъективы могут снимать не только вблизи
Объективы для увеличителей рассчитывались для работы на близком расстоянии, как и макрообъективы.

#4972 MrZu

  • Пользователь
  • 9233 сообщений
  • Имя:Вадим
  • Город:Севастополь

Отправлено 14 November 2021 - 20:28

Liukk, Laplace, благдарю, тему читал, но ей 9 лет, потому на всякий случай и спросил. Мало ли что могло поменяться в законах оптики за это время, наша дума на месте не сидит :D Присмотрюсь к 3D, на работе принтер заимели )

#4973 KNA

  • Модератор
  • 17506 сообщений
  • Город:Москва

Отправлено 14 November 2021 - 20:32

MrZu, так вполне могли и ту тему поднять. Тут то зачем? Эта тема про всякие софт-самоделки. Использование увеличительного объектива без вмешательства в оптическую схему к этому явно не относится.

#4974 MrZu

  • Пользователь
  • 9233 сообщений
  • Имя:Вадим
  • Город:Севастополь

Отправлено 14 November 2021 - 20:36

KNA, пожалуй да, но с другой стороны откуда мне знать, может как раз в оптическую схему и надо вмешиваться для его адаптации или вообще переделки, тут бы концептуально определиться )

#4975 KNA

  • Модератор
  • 17506 сообщений
  • Город:Москва

Отправлено 14 November 2021 - 20:38

MrZu, если хотите софтелку сделать, то можно и вмешаться. А просто для съёмки - однозначно нет.

#4976 Roman_L

  • Пользователь
  • 404 сообщений
  • Имя:Роман
  • Город:г. Ковров, Владимирская обл.

Отправлено 18 November 2021 - 12:07

Попался тут линзоблок от неизвестного прибора, по бликам явно триплет., с небольшими размерами, диаметром около 30мм и длиной такой же. Интересен мне был ярко-малиновым просветлением задней линзы. Так как фокусное для кропа было катастрофически длинным (около 250 мм), долгое время лежал без дел. И долгое время лежал без дел корпус линзоблока от ЛЭТИ-92/2.0 с передней группой линз (одиночный Гаусс получается). Пришла мысль использовать его как редуктор фокуса. Триплет как родной встал в оправку задней закрутки. Примитивный фокусер от ЛЭТИ тоже в дело пошел, только выточил хвост под М42. Что по тестам... Картинка довольно мягкая, но характерный триплетовкий рисунок все-таки сохранился.

и фото:

Прикрепленные изображения

  • Прикрепленное изображение: IMG_1868.jpg
  • Прикрепленное изображение: IMG_1862.jpg
  • Прикрепленное изображение: IMG_1875.jpg
  • Прикрепленное изображение: IMG_1881.jpg
  • Прикрепленное изображение: IMG_1858.jpg
  • Прикрепленное изображение: IMG_1871.jpg

Сообщение отредактировал Roman_L: 18 November 2021 - 12:08


#4977 Roman_L

  • Пользователь
  • 404 сообщений
  • Имя:Роман
  • Город:г. Ковров, Владимирская обл.

Отправлено 18 November 2021 - 12:22

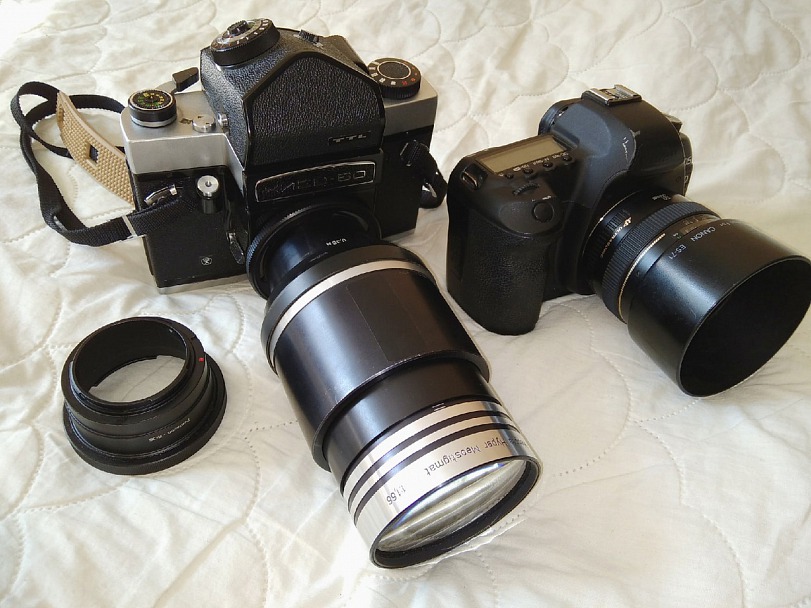

И покажу еще несколько картинок с самодельного симметричного апланата из линз двух афокальных насадок. Фото не мои, делал на заказ. Фокусер - "тромбон". Фокусное около 150мм, Планировался под СФ, но не пошел, слишком большая кривизна поля. Тесты с ФФ.

.

Прикрепленные изображения

  • Прикрепленное изображение: JKP9bH9Np-s.jpg
  • Прикрепленное изображение: fjaXE8lt0GM.jpg
  • Прикрепленное изображение: FQK3Y7psVNw.jpg
  • Прикрепленное изображение: _h59pgJd2w0.jpg
  • Прикрепленное изображение: tBbYniqNgsQ.jpg
  • Прикрепленное изображение: -QetP21VLHs.jpg

Сообщение отредактировал Roman_L: 18 November 2021 - 12:21


#4978 Klementy

  • Пользователь
  • 502 сообщений
  • Город:KatyBurg

Отправлено 18 November 2021 - 18:41

Просмотр сообщенияRoman_L (18 November 2021 - 12:22) писал:

И покажу еще несколько картинок с самодельного симметричного апланата из линз двух афокальных насадок. Фокусное около 150мм, Планировался под СФ, но не пошел, слишком большая кривизна поля. Тесты с ФФ.
Вот этот ваш вариант, в отличие от меноклеистов, мне значительно боле нравится, чем их совтилки ...

#4979 KNA

  • Модератор
  • 17506 сообщений
  • Город:Москва

Отправлено 18 November 2021 - 19:09

Просмотр сообщенияRoman_L сказал:

И покажу еще несколько картинок с самодельного симметричного апланата из линз двух афокальных насадок.
Цвет хороший получился. Значит, ахроматы прилично исправлены.
Но диафрагму (или что там выполняет её роль) нужно сместить поближе к задней линзе. На фото с банкой и стаканом видно, куда кома перекосилась. И, подозреваю, имеет место быть виньетирование выходным отверстием. Например, после задней линзы сужение.

#4980 Roman_L

  • Пользователь
  • 404 сообщений
  • Имя:Роман
  • Город:г. Ковров, Владимирская обл.

Отправлено 19 November 2021 - 07:26

Просмотр сообщенияKNA (18 November 2021 - 19:09) писал:

Цвет хороший получился. Значит, ахроматы прилично исправлены.
Но диафрагму (или что там выполняет её роль) нужно сместить поближе к задней линзе. На фото с банкой и стаканом видно, куда кома перекосилась. И, подозреваю, имеет место быть виньетирование выходным отверстием. Например, после задней линзы сужение.
Диафрагмы там как таковой нет. Залинзовая в виде отверстия в листе черного картона, ставится прямо на заднюю линзу и прикручивается её же закруткой, . Виньетирование само собой (световой диаметр обеих линз более 70! мм). Кома, да, видно отчетливо. А линзы там явно ахроматы, склейки и при просмотре по краям (так лучше видно) контрастных предметов (линии, чб текст) вообще никакой хроматики не видно.
