Сообщений в теме: 1228

[v-blinoff]

feuer (20 July 2020 - 13:26) писал:

sketchup?
Резьбу не подскажете как делали?)

проект делал в Fusion360 и там для резьбы есть настройки с разным диаметром и шагом, а потом еще и прослабил, там есть сдвиг грани, так вот у резьбы тоже можно двигать грани
кстати, в инете есть уроки по резьбе, правда на аглицком

Сообщение отредактировал v-blinoff: 20 July 2020 - 13:51

[KNA]

Varden сказал:

Вообще объектив Таир 3З,

А напечатанный переходник выдержит эту оглоблю? Вообще, помнится, металлические переходники "В/Б" стоили совсем недорого.

[Varden]

KNA, вопрос поставлен не верно) Переходник выдерживал тушку, sony slt a35, совершенно без проблем. На объективе есть резьба под штатив. Да и сейчас я хочу его в основном как телескоп использовать, есть окуляр от старой подзорной трубы.
Вот даже модель нашел. Но как писал выше - не угадал тогда с резьбой, просто нагрел в кипятке то что вышло и насадил на объектив. Такая резьба даже работала неплохо)

[Givіzub]

Кто-то задавался вопросом напечатать переходник типа ГОСТ КП-А/К с последующей отливкой из алюминия?
Вроде бы есть специальные филаменты для заливки, которые плавятся и испаряются.

[kreisser]

Givіzub (20 July 2020 - 20:24) писал:

Кто-то задавался вопросом напечатать переходник типа ГОСТ КП-А/К с последующей отливкой из алюминия?
Вроде бы есть специальные филаменты для заливки, которые плавятся и испаряются.

Дешевле готовый в РСУ купить.

[Varden]

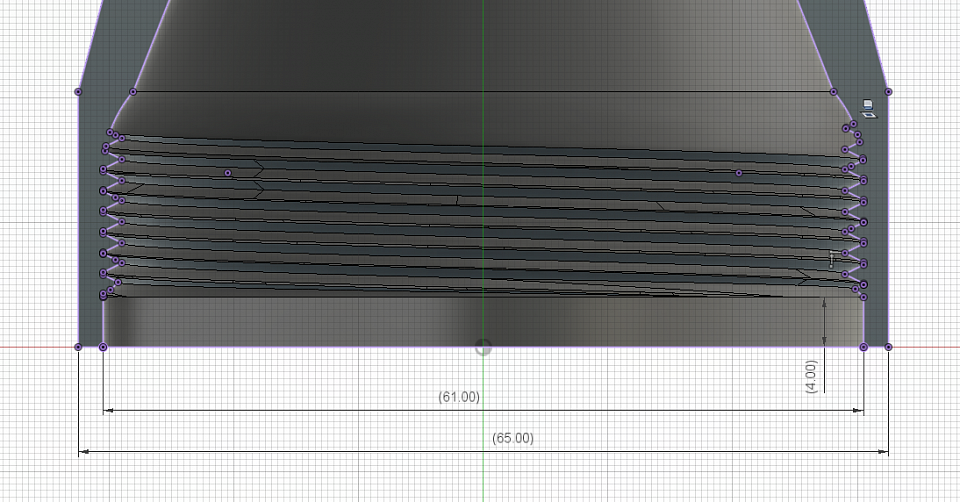

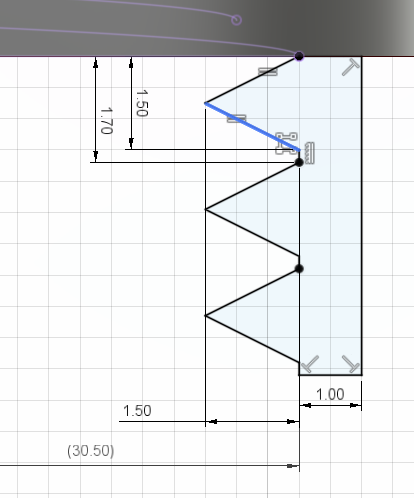

Сделал вот так, накрутилось отлично, так что если кому надо будет печатать переходник на такой байонет - вот мои размеры (что-то я никак не подружусь с фьюжином после солидворкса, поэтому будут калечные картинки, кому надо - размеры на них подсмотрит. Ах да, резьба трехзаходная, шаг одного витка 5 мм):

[kreisser]

Varden (22 July 2020 - 12:21) писал:

Сделал вот так, накрутилось отлично....

Металл с пластмассой?

[Varden]

kreisser (22 July 2020 - 13:51) писал:

Металл с пластмассой?

Ну объектив алюминиевый, переходник напечатан из PLA, и то три разных прутка пустил, остатки так сказать использовал.

[ustinof]

Коллеги, всех приветствую!

Недавно приобрел Ленсбеби Компосер. Рисунок покупного блока Double Glass Optic меня не устраивает, поэтому решил напечатать на принтере вставные сменные блоки для Ленсбеби с разными наборами линз (люблю монокли и софты).

Может кто до меня этим занимался и есть готовые чертежы? Заранее спасибо!

[ustinof]

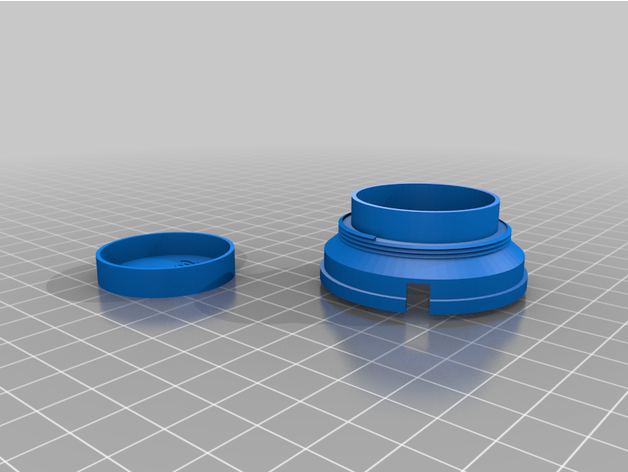

Нашел файл для печати адаптера для Lensbaby Twist60 -http://www.ustinof.r...aby/adapter.stl




Если кому интересно, как устроен Lensbaby composer, вот патент -http://www.ustinof.r...by/Lensbaby.pdf

Сообщение отредактировал ustinof: 28 July 2020 - 11:52

[ustinof]

Нашел видео, как делают Lensbaby . Они используют 3D принтер для печати оптических блоков.

Сообщение отредактировал ustinof: 29 July 2020 - 14:46

[Liukk]

Господа, меня сегодня выпустили из больницы с ковидом под самоизоляцию! Хотя и не был в палате для особотяжёлых и в реанимации, но впечатлений хватило. Отвечать на вопросы буду по-позже. Лёгкие работают плоховато.

[KNA]

Liukk, ой... Выздоравливайте!

[v-blinoff]

Liukk (29 July 2020 - 18:12) писал:

Господа, меня сегодня выпустили из больницы с ковидом под самоизоляцию! Хотя и не был в палате для особотяжёлых и в реанимации, но впечатлений хватило. Отвечать на вопросы буду по-позже. Лёгкие работают плоховато.

поправляйтесь!

[Liukk]

Спасибо за пожелания.
Начну отвечать на вопросы.
Вопрос отVarden вроде бы и простой но затрагивает очень серьёзный пласт проблем, про которые возможно сам Varden и не догадывается.
1. Проектировал я свой переходник с целью проверки качества объективов при покупке. Постоянной эксплуатации не подразумевалось, этому и сделал всё из пластика. Свой переходник делал на основании задника объектива. А у них есть фиксирующий штырь и цилиндрическая поверхность диаметром 60,2 мм (резьба М60) Так что просто применить 3х заходную резьбу с шагом 2 мм не получится. Для штифта требуется канавка сначала прямая, потом винтовая. Угол поворота объектива Салюта до фиксации - 60*, у меня получилось 90*. Как сделать 60* - не знаю. Размеров байонета камеры Салют у меня нет. Где находится фиксатор объектива на камере - не знаю. Самой камеры у меня нет, а полноценно мои лёгкие восстановятся месяца через два, так что покупка откладывается на неопределённое время.
2. Байонет для тяжёлых объективов предпочитаю металлические (например, всякие там переходники, которые можно купить) Только крепить их нужно винтами (сверлить отверстия в торце переходника под винты с потайголовкой), А для чёткой фиксации "нулевых" точек двух байонетов, один из них обязательно должен быть с крепление винтами по торцу, а не по резьбе.


Это я к тому, что конструкция из п 753 слабовата будет - при постоянной эксплуатации(нагрузке) лепестки байонета К может легко срезать - ибо см далее п.3
3. Особенности 3 D печати - готовое изделие получается слоистым, как фанера, со всеми плюсами и минусам. и тонкие стенки на изгиб долго не продержатся.
4. Подготовка 3D модели к печати. В марте установил версию Cura 4.6.1 и получил, что результаты обработки в версиях 4,4.1 и 4,6.1 отличаются. 4.6.1 стала более точнее выдерживать внутренние размеры, а это значит, что пришлось делать другие поправки (меньше) для отверстий и старые модели, где были сделаны поправки для старых версий уже некорректны, нужно вносить изменения. Для других программ-слайсеров скорее всего будут свои требования.

[Liukk]

KNA сказал:

А напечатанный переходник выдержит эту оглоблю?

Полностью согласен с сомнением, ибо я сделал стенки намного толще и то не уверен в длительной прочности своей конструкции. Здесь обязательно нужно ставить металлическую часть байонета, хоть от переходника.

Сравните данную деталь с деталью из п.753

[Yuriy Babushkin]

Liukk (29 July 2020 - 18:12) писал:

...... Лёгкие работают плоховато.

Скорейшего восстановления!

[Liukk]

Что-то все молчат...

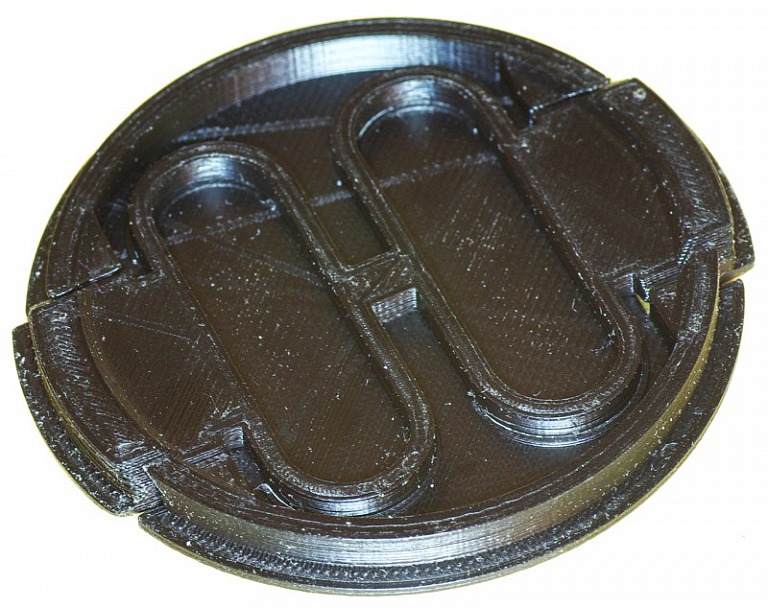

Понадобилась мне передняя крышка на объектив. Нашёл на thingiverse.com
Тут же и напечатал. Данная крышка удобна тем, что при печати не требует поддержек и печатается в один приём (конструкция неразборная). Готовую деталь только немного почистил и "отщёлкнул" пластиковые пружинки лезвием ножа, ибо прилипание пружинок при таком способе печати неизбежно Проверил в деле - работает нормально, претензий нет.


На странице https://www.thingive...m/thing:3241700 выложены 17 stl файлов крышек для резьб от 37 до 105 мм. Печать одной крышки М52 при заполнении 50% заняло 1 час 9 мин.

[kreisser]

Liukk (27 October 2020 - 19:49) писал:

Что-то все молчат...
Понадобилась мне передняя крышка на объектив. Нашёл на thingiverse.com

Себестоимость?

[Liukk]

kreisser сказал:

Себестоимость?

Крышка М52 - весит 8 г.
1г прутка ABS стоит 1,5 руб.
У частников, на стороне, цены от 6 руб/г

[impulsite.ru]

Прошу извинить за офтоп.
Придирчиво говоря, стоимость собственно материала не всегда самая большая часть в себестоимости. Аммортизация станка, труд печатника, электроэнергия и т.д. и т.п. ...

[Liukk]

impulsite.ru сказал:

Придирчиво говоря, стоимость собственно материала не всегда самая большая часть в себестоимости. Аммортизация станка, труд печатника, электроэнергия и т.д. и т.п. ...

Так я уже писал, что по моим прикидкам, полная себестоимость на моём принтере (200 тыс руб) примерно 6 руб/г. А частники обычно печатают на принтерах не дороже 50 тыс руб, а есть принтеры и за 10 тыс руб. Себестоимость, включая амортизацию и электроэнергию, уж считайте сами...

[Canis Dirus]

Испытания метода (фактически получается эрзац-литьё: деталь плавят, предварительно утрамбовав в размолотую до состояния пыли соль) упрочнения напечатанных деталей:

[Zlыdenь]

А поясните за точность и допуски в 3D печати. Имеет смысл пользоваться такой технологией для изготовления нестандартных кассет для БФ?
В частности - с учётом приведённого здесь http://web.archive.o...8/filmhold.html из стандарта ANSI допуска на положение эмульсии плёнка в кассете в 0.01 дюйм, и приведённого здесь https://club.foto.ru...3небезизвестным Дмитрием Боровковым из практических наблюдений и иземрений "...стекло может быть выставлено на 5.2мм, а плёнка заглублена на 4.8мм и это абсолютно нормально и в пределах допусков стандарта. Не забудем, что толщина плёнки не является стандартом<...> стандартные для 8х10" кассеты Фиделити очень часто имеют по центру кадра отклонение по глубине залегания в полмиллиметра."
Есть смысл пытаться делать кассеты по мотивам https://www.thingive...m/thing:4614853 и https://www.stlfinde...mfjoerK/801657/ под нестандартный задник камеры?

[Liukk]

Canis Dirus сказал:

Испытания метода (фактически получается эрзац-литьё: деталь плавят, предварительно утрамбовав в размолотую до состояния пыли соль) упрочнения напечатанных деталей:

Интересная технология, только очень "своеобразная" и возни с ней много. В ролике сказано, что усадка по оси Z самая большая (поперек слоёв печати). Поэтому пока, до отработки технологии точность конечной детали будет желать лучшего. Можно конечно сделать запас(припуск) и потом его снять мех обработкой, но не всегда это возможно и удобно.
У меня есть альтернативная идея - просверлить отверстия в готовой детали (напечатанной с заполнением порядка 40%) и залить в пустоту эпоксидку.

Zlыdenь сказал:

А поясните за точность и допуски в 3D печати. Имеет смысл пользоваться такой технологией для изготовления нестандартных кассет для БФ?

Очень многое зависит от принтера (его точности, повторяемости, минимальной толщины слоя печати и их стабильности). Точные принтеры естественно и самые дорогие.Также много зависит от программы слайсера. Cura, как один из популярных и бесплатных слайсеров, начиная с версии 4,6 вполне приличная по точности создания отверстий. Наружные размеры выдавала вполне точно, с точностью порядка +/- 0,02 . По высоте печати точность определяется количеством слоёв. Высота кратна количеству слоёв. Точность по высоте в 0,1 мм ловил.
Я работаю на Ultimaker 2+, с небольшой механической обработкой (финишной шлифовкой) на нём подобные детали вполне можно печатать, только "руку набить" нужно и опыта набраться.
https://www.3dtoday....-and-resolution

Сообщение отредактировал Liukk: 02 November 2020 - 19:37

[Liukk]

Сломался у меня корпус SD карты. Что в принципе немудрено, ибо карта побывала и в стиральной машине (забыл в рубашке) и использовал я её очень интенсивно для работы 3D принтера - постоянная вставка в слот ноутбука, причём ногтем. Ещё и переключатель Lock потерялся. Но карта была рабочей и нормально читалась. Окончательно разобрал её и смотрю, что переключатель то воздействует не на карту, а на считывающее устройство. И решил я напечатать новый корпус и сделать его немного длиннее, чтобы было удобно в ноутбук засовывать (не ногтем). Переключатель "встроил" в корпус. Теперь карта всегда доступна для записи. Собственно я этим переключателем не помню когда и пользовался, если вообще пользовался.

Вид с разнесёнными частями

Деталь с контактами и есть сама микросхема. а остальное в SD карте - пустота и корпус.
И микросхему и накладку необходимо приклеить, причём по всей поверхности.
Вчера на работе спроектировал, напечатал и опробовал - всё работает.

[ustinof]

Liukk сказал:

И решил я напечатать новый корпус и сделать его немного длиннее

Отличная работа, просто супер!! Файликом для печати не поделитесь?

[donvostok]

Liukk сказал:

решил я напечатать новый корпус и сделать его немного длиннее

Отличная идея и реализация.

[v-blinoff]

Liukk (07 November 2020 - 16:16) писал:

Сломался у меня корпус SD карты. Что в принципе немудрено, ибо карта побывала и в стиральной машине (забыл в рубашке) и использовал я её очень интенсивно для работы 3D принтера - постоянная вставка в слот ноутбука, причём ногтем. Ещё и переключатель Lock потерялся. Но карта была рабочей и нормально читалась. Окончательно разобрал её и смотрю, что переключатель то воздействует не на карту, а на считывающее устройство. И решил я напечатать новый корпус и сделать его немного длиннее, чтобы было удобно в ноутбук засовывать (не ногтем). Переключатель "встроил" в корпус. Теперь карта всегда доступна для записи. Собственно я этим переключателем не помню когда и пользовался, если вообще пользовался.
SD card_1.jpg
Вид с разнесёнными частями
SD card_2.jpg
Деталь с контактами и есть сама микросхема. а остальное в SD карте - пустота и корпус.
И микросхему и накладку необходимо приклеить, причём по всей поверхности.
Вчера на работе спроектировал, напечатал и опробовал - всё работает.

У меня где-то есть такая карта с развалившимся корпусом

[donvostok]

v-blinoff сказал:

У меня где-то есть такая карта с развалившимся корпусом

Я восстанавливал самым колхозным образом: суперклей+наполнитель (кажется тогда это была сода). Лишнее обточил и отшлифовал, все за 10 минут.
