Монокли, ахроматы и прочая экзотика



Сообщений в теме: 5109

#4801 v-blinoff

  • Пользователь
  • 7975 сообщений
  • Имя:Валерий
  • Фамилия:Блинов
  • Город:Хакасия, Саяногорск

Отправлено 10 April 2020 - 08:45

Просмотр сообщенияKNA (08 April 2020 - 13:35) писал:

Canon EF 50/1.8 - даббл-Гаусс. Соответственно, получившуюся конструкцию можно назвать просто Гауссом :)
Другое дело, что эту половинку никто не обсчитывал под автономное использование. Так что получилось... ну, что получилось. Я, честно говоря, не поклонник таких картинок.

А по мне так для таких вот картинок он интересен)
Прикрепленное изображение: K1_06309-1.jpg

Прикрепленное изображение: K1_06484.jpg

#4802 Laplace

  • Пользователь
  • 3767 сообщений
  • Город:Санкт-Петербург

Отправлено 20 April 2020 - 16:03

Монокль 55мм из мениска от видеокамеры Panasonic-A1 с диафрагмой 11мм на APS-C. Без обработки.

Прикрепленное изображение: knn_Fontanka2020(5)_Menisc_Panasonic-A1_d11mm_55mm_1200.jpg

#4803 v-blinoff

  • Пользователь
  • 7975 сообщений
  • Имя:Валерий
  • Фамилия:Блинов
  • Город:Хакасия, Саяногорск

Отправлено 22 April 2020 - 18:29

Мой выгул монокля 55мм на К-1
Прикрепленное изображение: K1_07296.jpg

Прикрепленное изображение: K1_07303.jpg

Прикрепленное изображение: K1_07313-1.jpg

Прикрепленное изображение: K1_07335-1.jpg

Прикрепленное изображение: K1_07347-1.jpg

Прикрепленное изображение: K1_07355-1.jpg

#4804 Vohan

  • Пользователь
  • 113 сообщений
  • Город:Беларусь

Отправлено 23 April 2020 - 21:49

v-blinoff приятные картинки! Все скачал/сохранил

#4805 v-blinoff

  • Пользователь
  • 7975 сообщений
  • Имя:Валерий
  • Фамилия:Блинов
  • Город:Хакасия, Саяногорск

Отправлено 24 April 2020 - 05:28

Просмотр сообщенияVohan (23 April 2020 - 21:49) писал:

v-blinoff приятные картинки! Все скачал/сохранил
это зачем?)

Просмотр сообщенияv-blinoff (22 April 2020 - 18:29) писал:

Мой выгул монокля 55мм на К-1
Прикрепленный файл K1_07296.jpg

Прикрепленный файл K1_07303.jpg

Прикрепленный файл K1_07313-1.jpg

Прикрепленный файл K1_07335-1.jpg

Прикрепленный файл K1_07347-1.jpg

Прикрепленный файл K1_07355-1.jpg
перемерил фокусное, получилось не 55, как я считал, а что-то около 45мм

#4806 Laplace

  • Пользователь
  • 3767 сообщений
  • Город:Санкт-Петербург

Отправлено 24 April 2020 - 20:38

Монокль 59мм из задней линзы от Веги-5У с диафрагмой 13мм на APS-C. Без обработки.

Прикрепленное изображение: knn_VidIzOkna2020(2)_Vega-5Y-4-1_d13mm_59mm_1200.jpg

#4807 Laplace

  • Пользователь
  • 3767 сообщений
  • Город:Санкт-Петербург

Отправлено 28 April 2020 - 19:33

Монокль 59мм из задней линзы от Веги-5У с диафрагмой 13мм на APS-C. Обработка в ACR: Backs=-40.

Прикрепленное изображение: knn_Fontanka2020(8)_Vega-5Y-4-1_d13mm_59mm_1200.jpg

#4808 v-blinoff

  • Пользователь
  • 7975 сообщений
  • Имя:Валерий
  • Фамилия:Блинов
  • Город:Хакасия, Саяногорск

Отправлено 30 April 2020 - 13:46

Просрочка Свема Фото-100, хранилась не в холодильнике, в гараже, снимал как ИСО32, проявка в НС-110
Прикрепленное изображение: 135-f10032-110100-15-10-123.jpg

Прикрепленное изображение: 135-f10032-110100-15-10-125.jpg

Прикрепленное изображение: 135-f10032-110100-15-10-128.jpg

Прикрепленное изображение: 135-f10032-110100-15-10-129.jpg

Прикрепленное изображение: 135-f10032-110100-15-10-131.jpg

Прикрепленное изображение: 135-f10032-110100-15-10-149.jpg

Прикрепленное изображение: 135-f10032-110100-15-10-150.jpg

Прикрепленное изображение: 135-f10032-110100-15-10-140.jpg

Всё монокль 45мм

#4809 Сергей Охотский

  • Пользователь
  • 82 сообщений
  • Имя:Сергей
  • Город:С.Петербург

Отправлено 30 April 2020 - 20:29

Просмотр сообщенияv-blinoff (30 April 2020 - 13:46) писал:

Просрочка Свема Фото-100, хранилась не в холодильнике, в гараже, снимал как ИСО32, проявка в НС-110
Прикрепленный файл 135-f10032-110100-15-10-123.jpg

Прикрепленный файл 135-f10032-110100-15-10-125.jpg

Прикрепленный файл 135-f10032-110100-15-10-128.jpg

Прикрепленный файл 135-f10032-110100-15-10-129.jpg

Прикрепленный файл 135-f10032-110100-15-10-131.jpg

Прикрепленный файл 135-f10032-110100-15-10-149.jpg

Прикрепленный файл 135-f10032-110100-15-10-150.jpg

Прикрепленный файл 135-f10032-110100-15-10-140.jpg

Всё монокль 45мм
Хорошо, однако получилось! А пленка какого года?

#4810 v-blinoff

  • Пользователь
  • 7975 сообщений
  • Имя:Валерий
  • Фамилия:Блинов
  • Город:Хакасия, Саяногорск

Отправлено 01 May 2020 - 08:02

Просмотр сообщенияСергей Охотский (30 April 2020 - 20:29) писал:

Хорошо, однако получилось! А пленка какого года?
Спасибо)
Пленка до 2003г, месяц не помню, коробочек не сохранилось, я их выкинул, они отсырели и развалились)

Сообщение отредактировал v-blinoff: 01 May 2020 - 08:09


#4811 Laplace

  • Пользователь
  • 3767 сообщений
  • Город:Санкт-Петербург

Отправлено 01 May 2020 - 18:13

Монокль 48мм из мениска от видеокаиеры Panasonic-RX11 с диафрагмой 9мм на APS-C. Обработка: в ACR Whites=+50.

Прикрепленное изображение: IMG_4093_1200.jpg

Прикрепленное изображение: IMG_4166_1200.jpg

Прикрепленное изображение: IMG_4189_1200.jpg

#4812 v-blinoff

  • Пользователь
  • 7975 сообщений
  • Имя:Валерий
  • Фамилия:Блинов
  • Город:Хакасия, Саяногорск

Отправлено 13 May 2020 - 20:19

Не монокль, задний линзоблок от ЕФ 50/1,8, мне тут подсказали, что получается Гаус-45мм
на К-5-2С
Прикрепленное изображение: K52S0194.jpg

Прикрепленное изображение: K52S0198.jpg

Прикрепленное изображение: K52S0207.jpg

#4813 Laplace

  • Пользователь
  • 3767 сообщений
  • Город:Санкт-Петербург

Отправлено 16 May 2020 - 15:38

Монокль 55мм из мениска от видеокамеры Panasonic-A1 с диафрагмой 11мм на APS-C. Обработка: в ACR Whites=+50.

Прикрепленное изображение: knn_Moskovskyi2020(1)_Monicle_Panasonic-A1_d11mm_55mm.jpg

#4814 Laplace

  • Пользователь
  • 3767 сообщений
  • Город:Санкт-Петербург

Отправлено 17 May 2020 - 20:29

Монокль 48мм из мениска от видеокамеры Panasonic-RX11 с диафрагмой 9мм на micro 4/3. Обработка в ACR: Exposure=+0.30.

Прикрепленное изображение: knn_Kazanskaya2020(1)_Menisc_Panasonic-RX11_d9mm_48mm_1200.jpg

Сообщение отредактировал Laplace: 17 May 2020 - 20:41


#4815 Laplace

  • Пользователь
  • 3767 сообщений
  • Город:Санкт-Петербург

Отправлено 04 June 2020 - 20:57

Монокль 48мм из мениска от видеокамеры Panasonic-RX11 с диафрагмой 9мм на APS-C. Без обработки.

Прикрепленное изображение: IMG_5301_1200.jpg

#4816 Vohan

  • Пользователь
  • 113 сообщений
  • Город:Беларусь

Отправлено 05 June 2020 - 17:07

монокль 70 мм

Прикрепленные изображения

  • Прикрепленное изображение: дорога.jpg


#4817 Laplace

  • Пользователь
  • 3767 сообщений
  • Город:Санкт-Петербург

Отправлено 13 June 2020 - 12:03

Монокль 30мм из задней линзы от Веги-11У с диафрагмой 7мм на micro 4/3. Без обработки.

Прикрепленное изображение: knn_Vasilievskyi2020(57)_Vega-11Y-ZL_30mm_1200.jpg

#4818 Roman_L

  • Пользователь
  • 404 сообщений
  • Имя:Роман
  • Город:г. Ковров, Владимирская обл.

Отправлено 15 June 2020 - 13:09

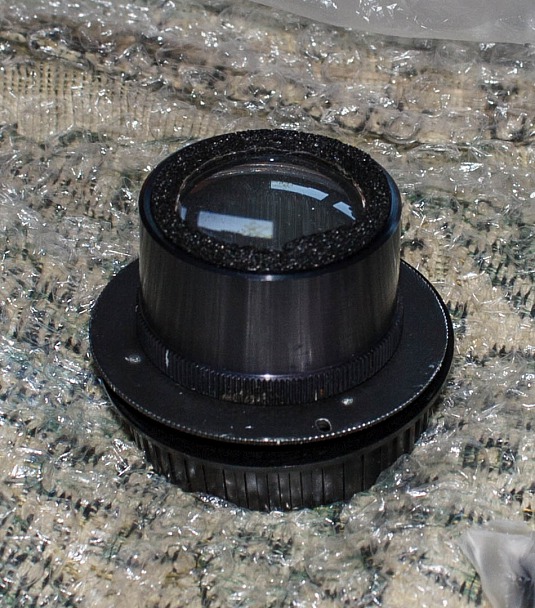

Достались тут по наследству два одинаковых проекционных объектива для 8 или 16-мм кинопленки. Оптическая схема - апланат(?), две склейки.
Для зеркалки задний отрезок слишком мал, поэтому сделан эксперимент: взяты две одинаковые передние линзы, для начала (вдруг ничего не выйдет) помещены в черную картонную втулку, между ними размещена диафрагма (кольцо). Вся эта конструкция с проставкой из черного поролона влезла в корпус, в роли которого выступили макрокольца.
Внешний вид, оптическая схема и тесты "на цветочках".

Прикрепленные изображения

  • Прикрепленное изображение: IMG_6446.jpg
  • Прикрепленное изображение: оптическая схема.jpg
  • Прикрепленное изображение: IMG_6447.jpg
  • Прикрепленное изображение: IMG_6448.jpg
  • Прикрепленное изображение: IMG_6449.jpg
  • Прикрепленное изображение: IMG_6450.jpg
  • Прикрепленное изображение: IMG_6451.jpg
  • Прикрепленное изображение: IMG_6452.jpg
  • Прикрепленное изображение: IMG_6453.jpg

Сообщение отредактировал Roman_L: 15 June 2020 - 13:12


#4819 Liukk

  • Пользователь
  • 1906 сообщений
  • Город:Санкт-Петербург

Отправлено 15 June 2020 - 15:59

Просмотр сообщенияRoman_L сказал:

оптическая схема
А почему склейки друг за другом расположили, а не симметрично относительно диафрагмы, выпуклыми линзами наружу - обычно так делают?

Сообщение отредактировал Liukk: 15 June 2020 - 16:05


#4820 KNA

  • Модератор
  • 17506 сообщений
  • Город:Москва

Отправлено 15 June 2020 - 16:06

Просмотр сообщенияLiukk (15 June 2020 - 15:59) писал:

А почему склейки друг за другом расположили, а не симметрично относительно диафрагмы (обычно так делают)?
Так получается кривее поле, зато серёдка вполне резкая без особых СФА. Собственно, схема - "проекционный объектив", которую в советских справочниках почему-то называют "Апланат". Изначально Апланат - это всё-таки симметричная схема.

#4821 Roman_L

  • Пользователь
  • 404 сообщений
  • Имя:Роман
  • Город:г. Ковров, Владимирская обл.

Отправлено 15 June 2020 - 16:41

Просмотр сообщенияLiukk (15 June 2020 - 15:59) писал:

А почему склейки друг за другом расположили, а не симметрично относительно диафрагмы, выпуклыми линзами наружу - обычно так делают?
Я глянул по справочнику (каталог объективов в 2-х частях Волосова) - почему то для проекционников заднюю линзу обычно более плоской стороной к матрице (пленке) ставят (может чтобы зона ГРИП менее кривой была?)

Да в принципе, вроде рабочее стекло получилось, правда линзы надо еще больше сдвинуть (задний отрезок все-же маловат) - и в полноценный корпус с фокусером и диафрагмой (благо, наблюдая за творчеством ув. KNA, тоже себе на токарный станок решился). Теперь многое гораааздо проще.....

А там и заднюю линзу перевернем, сравним как лучше.

#4822 Roman_L

  • Пользователь
  • 404 сообщений
  • Имя:Роман
  • Город:г. Ковров, Владимирская обл.

Отправлено 15 June 2020 - 16:54

Да, на схеме указано фокусное, диаметр, толщина - для каждой линзы.

#4823 Laplace

  • Пользователь
  • 3767 сообщений
  • Город:Санкт-Петербург

Отправлено 15 June 2020 - 22:23

Просмотр сообщенияKNA (15 June 2020 - 16:06) писал:

Изначально Апланат - это всё-таки симметричная схема.
Кроме того, я запомнил Ваш наказ, что апланат состоит из менисков :) (как на схеме по ссылке).

#4824 KNA

  • Модератор
  • 17506 сообщений
  • Город:Москва

Отправлено 15 June 2020 - 22:37

Laplace, и это тоже. Иначе будет такая же петрушка, что и с моноклем, у которого вместо мениска нечто иное - двояковыпуклая или плоско-выпуклая стекляшка. Собственно, классический Лензбейбик - это вывернутый наизнанку монокль. В результате адски кривое поле, но при этом приличная резкость в центре.

#4825 Laplace

  • Пользователь
  • 3767 сообщений
  • Город:Санкт-Петербург

Отправлено 19 June 2020 - 13:01

Просмотр сообщенияKNA (15 June 2020 - 22:37) писал:

Laplace, и это тоже. Иначе будет такая же петрушка, что и с моноклем, у которого вместо мениска нечто иное - двояковыпуклая или плоско-выпуклая стекляшка.
А с ахроматами как обстоят дела? Для них тоже мениски предпочтительнее двояко выпуклых/вогнутых линз?
Мне пока не понравился ни один из ахроматов, с которыми приходилось иметь дело. Приемлемой равномерности по полю не было.

#4826 KNA

  • Модератор
  • 17506 сообщений
  • Город:Москва

Отправлено 19 June 2020 - 13:41

Laplace, с ахроматами - аналогично. Другое дело, что найти подходящую стекляшку гораздо сложнее. Двояковыпуклых хватает. А вот мениски надо сильно искать.

#4827 Roman_L

  • Пользователь
  • 404 сообщений
  • Имя:Роман
  • Город:г. Ковров, Владимирская обл.

Отправлено 19 June 2020 - 16:03

Так все-таки, вопрос к знатокам: в апланате из двух склеек где меньше кривизна поля: если схема симметрична (сферы смотрят в разные стороны) или если обе сферы направлены на объект съемки?

#4828 KNA

  • Модератор
  • 17506 сообщений
  • Город:Москва

Отправлено 19 June 2020 - 17:08

Roman_L, меньше кривизна поля, когда выпуклости смотрят от диафрагмы - в разные стороны. Но, конечно, многое ещё от самих стекляшек зависит. Бывает и такое, что как ни крути, а всё равно криво выходит. Но с обеими выпуклостями вперёд будет кривее. Но при этом центр резче, когда обе вперёд. И уровень СФА ниже.

Впрочем, мы тут софтелки изучаем с высоким уровнем СФА. Конструирование резких объективов - это совсем другая тема.

#4829 Laplace

  • Пользователь
  • 3767 сообщений
  • Город:Санкт-Петербург

Отправлено 21 June 2020 - 13:04

Просмотр сообщенияKNA (19 June 2020 - 13:41) писал:

Laplace, с ахроматами - аналогично. Другое дело, что найти подходящую стекляшку гораздо сложнее. Двояковыпуклых хватает. А вот мениски надо сильно искать.

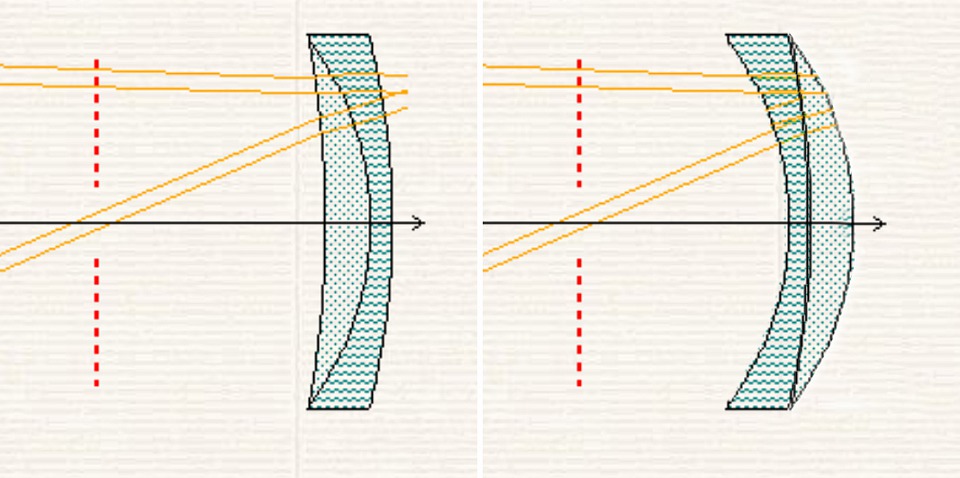

Ещё вопрос. Какой из двух вариантов менисковых ахроматов правильный?

Прикрепленное изображение: Ахромат.jpg

#4830 KNA

  • Модератор
  • 17506 сообщений
  • Город:Москва

Отправлено 23 June 2020 - 00:00

Laplace, Помнится, Андрей_АМ где-то ближе к началу ветки писал, что без разницы. Лишь бы форма всей стекляшки была правильной.
Андрей же описал самодельный ахромат, склеенный из положительного элемента из задней склейки Г-44 и отрицательной одиночной стекляшки из И-23У. Я потом нашёл, что ещё подойдёт аналогичная стекляшка из польского увеличительного объектива AMAR.
Вот только сделанный из таких склеек апланат как-то я не оценил. Похоже, что он равномерно покрывает только дваждыкроп. Если что, то я его собирал, стараясь максимально точно соблюсти рекомендации.

Собственно, в самом начале темы есть подборка ссылок на более поздние сообщения.
