Сообщений в теме: 829

[v-blinoff]

Предлагаю здесь делиться идеями самоделок для камер БФ, ну и самих камер, а так же если что интересует, то вопросы тоже можно задавать, вдруг найдется кто знает ответ.

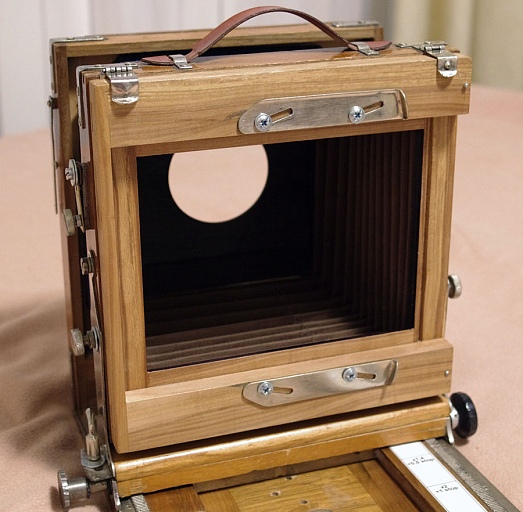

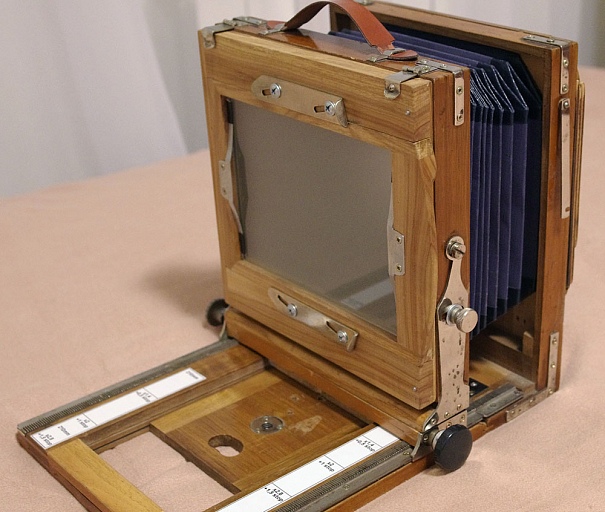

Давайте я начну первый со своей самоделки - задник для кассет 5х7 на нашу деревяшку ФКД 13х18

Сделана из яблони, крепление к камере оставлено родное

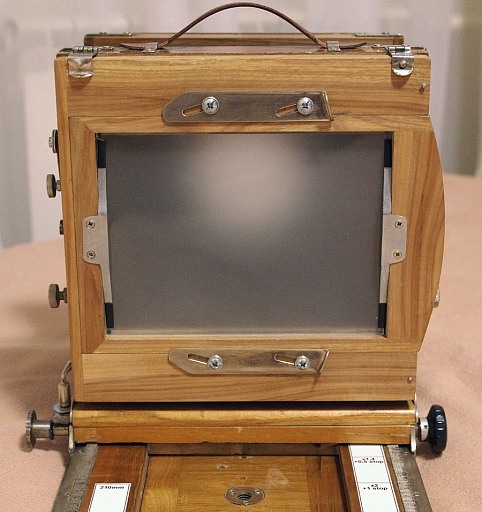

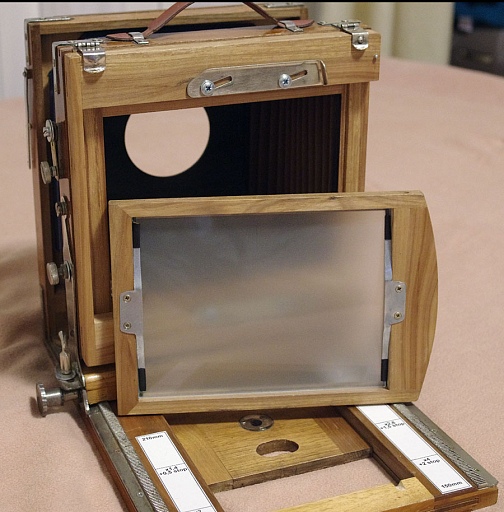

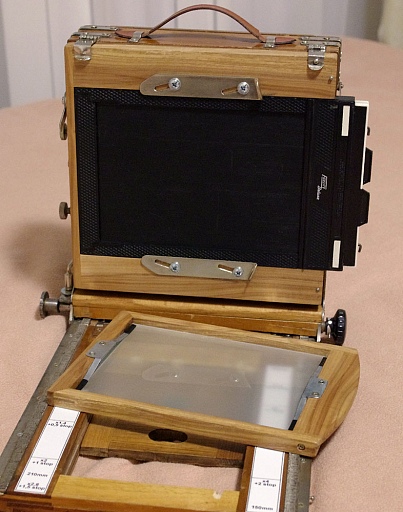

кассета ставится на место снятой рамки с матовым стеклом

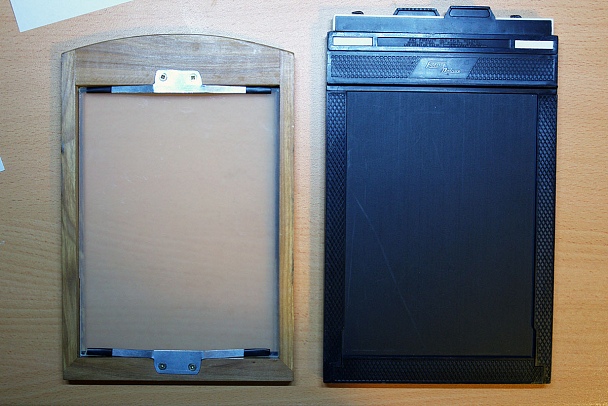

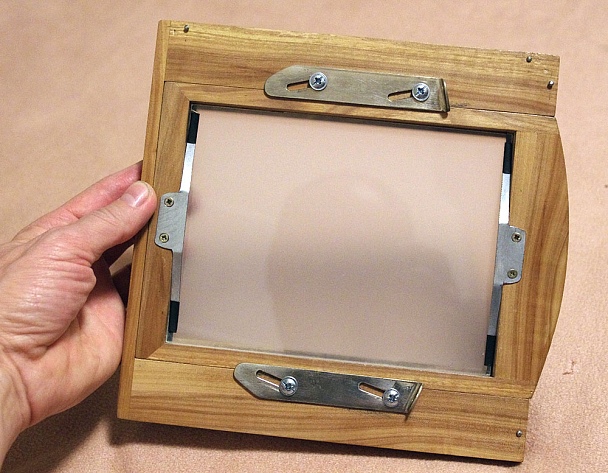

рамка тех же размеров что и кассета, потому фиксируются на месте одинаково легко





замки делал на коленке с помощью ножовки, двух надфилей и шуруповерта вместо дрели

[Vlad Drakula]

v-blinoff (28 November 2015 - 19:11) писал:

Сделана из яблони, крепление к камере оставлено родное

Очень красиво и качественно.

[mehanik1102]

Вопросы -
1. Кассета накладывается или вдвигается?
2. как пресекается подсветка?

[v-blinoff]

кассета просто в углубление вставляется (не вдвигается) и все, подсветки нет, у меня по крайней мере ни разу еще не было, хотя снимал с прямым солнечным светом на кассетную часть

Кстати еще можно и даже наверное нужно зачернить место посадки кассеты, совсем тогда подсветку не поймать будет

[mehanik1102]

Мысли вслух - берём кассету от Киев 88 (Салют), Матовое стекло от него же, Пристраиваем это к камере с мехом и всеми подвижками и уклонами - получаем камеру 6х6 с минимальными затратами.
И получится нечто похожее на такое -



Фото отсюда - http://rangefinder.r...hp?f=14&t=16662

v-blinoff сказал:

просто в углубление вставляется

Там замок паз-гребень? Или гладкая поверхность?

[v-blinoff]

mehanik1102 (28 November 2015 - 19:39) писал:

Мысли вслух - берём кассету от Киев 88 (Салют), Матовое стекло от него же, Пристраиваем это к камере с мехом и всеми подвижками и уклонами - получаем камеру 6х6 с минимальными затратами.
И получится нечто похожее на такое -


Фото отсюда - http://rangefinder.r...hp?f=14&t=16662

Там замок паз-гребень? Или гладкая поверхность?

а зачем пристраивать кассету от Киева, есть же готовые задники под 120 пленку 6х6, 6х7, 6х9, 6х12 и даже 6х17

[mehanik1102]

v-blinoff сказал:

а зачем

Потому как она есть. При желании легко приобрести недорого. Рамка с матовым стеклом от Киева добывается сложнее, но тоже доступна. Мы ж тут о самоделках?

[v-blinoff]

mehanik1102 (28 November 2015 - 19:44) писал:

Потому как она есть. При желании легко приобрести недорого. Рамка с матовым стеклом от Киева добывается сложнее, но тоже доступна. Мы ж тут о самоделках?

Понятно, я просто в свое время прилаживал от Салюта кассету на ЦейсИкон (типа нашего Фотокора) но так и не довел до конца дело, не хватило то ли мозгов, то ли еще чего, потому наверное так среагировал на Ваши мысли, типа "Шо опять?")))))))

mehanik1102 (28 November 2015 - 19:39) писал:

Там замок паз-гребень? Или гладкая поверхность?

Не совсем понял где?

[v-blinoff]

kreisser (28 November 2015 - 19:55) писал:

Интересно, но хлопотно.

да уж, я давно уже посматриваю на эту технологию, но для этого нужно место, ну и конечно время, хлопотно конечно, но интересно.

mehanik1102 (28 November 2015 - 19:39) писал:

Там замок паз-гребень? Или гладкая поверхность?

А Вы наверное имеете ввиду ту часть где кассета выступает в сторону, где шиберы? Там есть небольшой выступ 1,5х2,5 мм, он и является световым замком и заодно фиксатором кассеты, чтобы она не выезжала когда выдвигается шибер.

[mehanik1102]

v-blinoff сказал:

наверное имеете ввиду ту часть где

Ага.

Образмерить бы. И нарисовать.

[mehanik1102]

kreisser сказал:

Интересно, но хлопотно. https://www.youtube....h?v=YGz1WxEv7TM

Комментарии весьма безграмотные.

[v-blinoff]

mehanik1102 (28 November 2015 - 20:29) писал:

Комментарии весьма безграмотные.

так это же для передачи сделано, кто там чего понимает, наговорили что поняли из рассказа фотографа да и все

mehanik1102 (28 November 2015 - 20:18) писал:

Ага.

Образмерить бы. И нарисовать.

ну вот делал породию на чертеж для WerySmart, как раз кассетную часть образмеривал, если устроит...



ну и сама кассета, чтоб представлять что почем

[mehanik1102]

v-blinoff сказал:

делал породию на чертеж

Спасибо! Это не пародия - это эскиз. Достаточно наглядно. Хотелось бы еще сечение в средней части кассеты увидеть, аналогичное тому, как для рамки для стекла показано.
Световой замок только в одном месте сделан? Не по всему периметру?
Это для 13х18. А для 9х12 под фотокор такое возможно?

[mehanik1102]

v-blinoff сказал:

я просто в свое время прилаживал от Салюта кассету на ЦейсИкон

Тут идея иная - сделать камеру вокруг кассеты. А не кассету к готовой большой камере.

[v-blinoff]

mehanik1102 (28 November 2015 - 20:57) писал:

Спасибо! Это не пародия - это эскиз. Достаточно наглядно. Хотелось бы еще сечение в средней части кассеты увидеть, аналогичное тому, как для рамки для стекла показано.
Световой замок только в одном месте сделан? Не по всему периметру?
Это для 13х18. А для 9х12 под фотокор такое возможно?

замок, только в одном месте, по другим сторонам не надо, там ведь есть еще боковая стенка и получается лабиринт для света, а со стороны шибкра если не делать замок, то может подсвечивать. Кассеты 5х7, 4х5, 9х12 сделаны по одной схеме и отличаются только размерами, причем 4х5 и 9х12 вообще одинакова, и отличаются только размером фильмового окна под пленку, а так они ставятся на один задник обе.

[v-blinoff]

mehanik1102 (28 November 2015 - 23:21) писал:

Тут идея иная - сделать камеру вокруг кассеты. А не кассету к готовой большой камере.

ну тогда наверное можно и поколдовать
Посмотрите, что делает вот этот товарищ
http://shurca-spb.li...761.html?page=1
может какие мысли у него найдете для себя

[barns]

в самодельных камерах, на самом деле вопрос только в затворе: если не крышкой, то возникает много проблем

[mehanik1102]

Затвор. На самоделку 6х6 или 6х9 вполне можно пристроить объектив с затвором от Любителя или Москвы - их есть на барахолках. И затворы от Фотокора встречаются.
А вот вопрос - центральный затвор обязательно междулинзовый должен быть, или залинзовый тоже имеет право на жизнь?

[v-blinoff]

mehanik1102 (29 November 2015 - 09:37) писал:

Затвор. На самоделку 6х6 или 6х9 вполне можно пристроить объектив с затвором от Любителя или Москвы - их есть на барахолках. И затворы от Фотокора встречаются.
А вот вопрос - центральный затвор обязательно междулинзовый должен быть, или залинзовый тоже имеет право на жизнь?

Есть ведь отдельные затворы, которые ставятся как раз за объективом, так что особой разницы думаю нет, просто межлинзовый затвор стоит около диафрагмы и конечно вносит мин искажений
Проще всего взять объектив сразу в затворе их же много разных

[barns]

mehanik1102 (29 November 2015 - 09:37) писал:

А вот вопрос - центральный затвор обязательно междулинзовый должен быть, или залинзовый тоже имеет право на жизнь?

в идеале между линз, ну или максимально близко к объективу

щелевые же надо максимально близко к фотоматериалу ставить

[v-blinoff]

Ну вот и попробовал я свою "мыльницу" 4х5, погода очень пасмурная, но не попробовать я не мог)
минут 20 потратил на 5 кадров) и домой
2 уже проявил, видимость совсем никакая, жаль конечно, ну да ладно уж что есть
на художественность естесственно никак не претендую, да и насканировал с кольцами ньютона, но главное же не в этом

темно выдержка 15 сек при диафрагме 64
это я пробовал уже совсем на закрытой

[mehanik1102]

v-blinoff,Серая муть - вуаль?
Немного вопросов - Что есть "райз". Тилт - понятно - наклон. Шифт - тоже - перемещение. Кроме райз есть еще какие то специфические термины подвижек. "Свинг", к примеру. Яндексу про то не ведомо, сам из контекста читаемого догадаться не смог. Просветите.

Сообщение отредактировал mehanik1102: 30 November 2015 - 10:45

[v-blinoff]

mehanik1102 (30 November 2015 - 10:32) писал:

v-blinoff,Серая муть - вуаль?
Немного вопросов - Что есть "райз". Тилт - понятно - наклон. Шифт - тоже - перемещение. Кроме райз есть еще какие то специфические термины подвижек. "Свинг", к примеру. Яндексу про то не ведомо, сам из контекста читаемого догадаться не смог. Просветите.

муть это скорее издержки проявки, проявлял в кювете и не очень следил за процессом, мне было не важно качество, важно было увидеть резко или нет. Это послезавтра я попробую сбегать на съемку более настоящую, солнышко должно выглянуть по прогнозу.
Про подвижки можно например вот в этой статье почитать
http://www.prograf.r...rge_format.html

[mehanik1102]

v-blinoff сказал:

в этой статье

Спасибо! Хорошая статья, для начала.
Теперь следующий вопрос - а какой диапазон подвижек оптимален для того, чтоб мало не было и неиспользуемого (лишнего) тоже? Зависит ли желаемый диапазон подвижек от формата?

[v-blinoff]

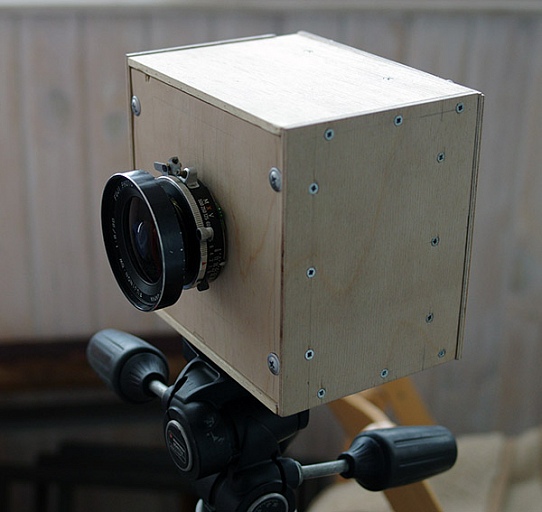

ну вот как выглядит пока мое творение, вполне себе рабочее







вес с объективом и без кассеты 780г

Главное, что система фрифокус вполне может существовать, просто для пейзажа, так что надо теперь придумывать камеру может и с фокусером, но чтоб была фиксация на гиперфокальном, например в мороз снимать, быстро и не надо под тряпочкой не дышать.

[Yuppi]

Предлагаю идею - переднюю дощечку сделать съемной, раз уж она вкладывается внутрь остальных и сместить объектив от центра. Таким образом, можно будет в зависимости от ситуации, тупо переставляя дощечку, реализовывать райз или фолл.
Одна из моих поделок на тему БФ самоделок, пинхол 9х12. В принципе, можно и ширик ставить, разницы никакой абсолютно.







Сообщение отредактировал Yuppi: 30 November 2015 - 15:15

[v-blinoff]

Yuppi (30 November 2015 - 15:11) писал:

Предлагаю идею - переднюю дощечку сделать съемной, раз уж она вкладывается внутрь остальных и сместить объектив от центра. Таким образом, можно будет в зависимости от ситуации, тупо переставляя дощечку, реализовывать райз или фолл.
Одна из моих поделок на тему БФ самоделок, пинхол 9х12. В принципе, можно и ширик ставить, разницы никакой абсолютно.







пинхол это тема, все хочу попробовать
разглядывая Вашу самоделку не смог понять, что это там такое сбоку наворочено
дискета, если я правильно понял из-за тонкото алюминия, дырдочка в нем наверное сделана или нет, опишите что и как, как и какого диаметра отверстие сделано, как диафрагму определили и какая выдержка получается в итоге.
Спасибо.

[Yuppi]

Сбоку прикручен глазок от дохлой мыльницы, с углом под 35мм узкого фокусного. Дискета - это затвор. Отверстие под ним спрятано, пробивается в куске алюминиевой банки от напитков. Фокусное сделал в итоге 85мм, хотя можно и шире, вплоть до 65мм. Отверстие пробил около 0,36-0,38. Выдержки смотрятся по программке пинхол-калькулятор и распечатываются под нужную пленку. Я прямо к камере приклеил, всегда под рукой. Для приведенного снимка выдержка 20 минут, так как вечер и тень деревьев. Для солнышка 2-4 минуты.

[v-blinoff]

Yuppi (30 November 2015 - 16:22) писал:

Сбоку прикручен глазок от дохлой мыльницы, с углом под 35мм узкого фокусного. Дискета - это затвор. Отверстие под ним спрятано, пробивается в куске алюминиевой банки от напитков. Фокусное сделал в итоге 85мм, хотя можно и шире, вплоть до 65мм. Отверстие пробил около 0,36-0,38. Выдержки смотрятся по программке пинхол-калькулятор и распечатываются под нужную пленку. Я прямо к камере приклеил, всегда под рукой. Для приведенного снимка выдержка 20 минут, так как вечер и тень деревьев. Для солнышка 2-4 минуты.

спасибо, надо попробовать, давно уже присматриваюсь)
