Уран-27 2,5/100 КОМЗ

Автор Гость_kreisser_*, 05 Jun 2010 11:17

Сообщений в теме: 121

#1 Гость_kreisser_*

  • Гость

Отправлено 05 June 2010 - 11:17

Уран-27 2,5/100
Попался мне такой объектив.

На сайте Г.Абрамова о нем скудная информация.
А помещен он в раздел
Аэрофотообъективы и оптика для космических летательных аппаратов Aerial and space camera lens

Из Википедии выяснил что формат кадра 80х80 мм

Итак, хочу услышать Ваши размышления, стоит или не стоит адаптировать на Pentax, а может у кого уже опыт есть!?

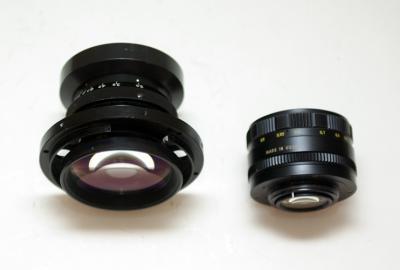

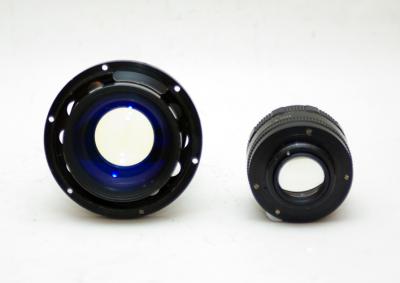

Привожу фото своего экземпляра, рядом Зенитар для сравнения масштаба.



Прикрепленное изображение: 5128.jpg

Прикрепленное изображение: 5129.jpg

Прикрепленное изображение: 5130.jpg

Прикрепленное изображение: 5131.jpg

Прикрепленное изображение: 5132.jpg

Прикрепленные изображения

  • Прикрепленное изображение: 5127.jpg

Сообщение отредактировал kreisser: 05 June 2010 - 11:48

#2 astepin

  • Пользователь
  • 3400 сообщений
  • Город:Питер

Отправлено 05 June 2010 - 13:10

может лучше сразу на средний формат?

#3 NetSkater

  • Пользователь
  • 6625 сообщений

Отправлено 05 June 2010 - 13:44

А простое приставление к байонету не дает ответа на вопрос "стоит-не стоит"?

#4 Zlыdenь

  • Пользователь
  • 1751 сообщений

Отправлено 05 June 2010 - 14:34

Просмотр сообщенияkreisser (5.6.2010, 11:16) писал:


Из Википедии выяснил что формат кадра 80х80 мм

Итак, хочу услышать Ваши размышления, стоит или не стоит адаптировать на Pentax, а может у кого уже опыт есть!?


На 67-й :)

#5 Vladimir P

    Сельский фотограф-теоретик

  • Пользователь
  • 5189 сообщений
  • Город:Сибирь, однако

Отправлено 05 June 2010 - 20:11

У аэрофото есть одна неприятная общая особенность. Их делали под конкретное применение. Поэтому можно попасть на две вещи.
1. Задний вершинный отрезок (расстояние от последнего стекла до плоскости фокусировки. Иногда плёнка вообще работала на прижим. Но это легко проверить по окошку.
2. Кривизна поля изображения. Могли быть какие-то кривые корректоры, прижимающие плёнку. Тут кроме тупого теста по газете ничего не придумаю.
Плюс просветление. Им редко приходилось ловить солнце в кадре. :)

#6 Гость_kreisser_*

  • Гость

Отправлено 05 June 2010 - 22:55

На 67-й может и встанет( нужен 67-й чтоб понять), на Pentacon нет.
На 24х36 примерил к LX и кропнутому Pentax точно встанет.
Задний отрезок с запасом, можно и под хвост "А" заточить.
Смущает задняя линза - диаметр как и у передней. Т.е. при изготовлении хвоста с геликоидом, какое то поле линзы перекроит. Впрочем приставлял к камере, ни на что не влияет.

Не пойму конструктив Урана, задний хвост (дурында с отверстиями), удалить бы его, и потом разработать чертеж хвоста с геликоидом, вот как разобрать хвост объектива, пока непонятно!?

#7 NetSkater

  • Пользователь
  • 6625 сообщений

Отправлено 06 June 2010 - 06:12

http://www.flickr.com/photos/jore0902/4239...57622723018591/

Кто-то адаптировал на Никон, только сэмплов не выложил..


Вот единственный кадрик:

http://addy92.livejo....com/57451.html

Сообщение отредактировал NetSkater: 06 June 2010 - 06:12

#8 Гость_kreisser_*

  • Гость

Отправлено 06 June 2010 - 18:12

Просмотр сообщенияNetSkater (6.6.2010, 6:11) писал:

Кто-то адаптировал на Никон, только сэмплов не выложил..
Скорее всего там зафиксировано на бесконечность.
Мне бы разобраться бы как разобрать хвост, и тогда можно подумать о чертеже геликоида.
Однозначно "марсианская" юбочка лишняя. :)

#9 NetSkater

  • Пользователь
  • 6625 сообщений

Отправлено 06 June 2010 - 19:26

Просмотр сообщенияkreisser (6.6.2010, 18:11) писал:

Скорее всего там зафиксировано на бесконечность.
Указано, что использован 14 мм геликоид. Может, на макродистанции?

#10 Гость_kreisser_*

  • Гость

Отправлено 07 June 2010 - 18:10

Вышел на балкон, приставил к К10 и вот как рисует на F=2.5
Таки надо что то делать! :)

Прикрепленное изображение: 5973.jpg

Прикрепленное изображение: 5979.jpg

Прикрепленное изображение: 5982.jpg

#11 Zlыdenь

  • Пользователь
  • 1751 сообщений

Отправлено 07 June 2010 - 19:14

Рабочий отрезок позволяет ставить на 645-й?

#12 Гость_kreisser_*

  • Гость

Отправлено 07 June 2010 - 19:51

Просмотр сообщенияZlыdenь (7.6.2010, 19:13) писал:

Рабочий отрезок позволяет ставить на 645-й?
А какой в 645?

#13 NetSkater

  • Пользователь
  • 6625 сообщений

Отправлено 07 June 2010 - 20:01

Просмотр сообщенияkreisser (7.6.2010, 19:50) писал:

А какой в 645?
70,87 мм, если верить инету.

#14 Гость_kreisser_*

  • Гость

Отправлено 07 June 2010 - 21:39

Просмотр сообщенияNetSkater (7.6.2010, 20:00) писал:

70,87 мм, если верить инету.
Может быть и встанет.
Но у меня нет 645, и нет объектива от него.
Всеравно неплохо бы прикинуть.
Так что буду делать под 24х36 с хвостом "А".

#15 alvi111

  • Пользователь
  • 2696 сообщений
  • Имя:Алексей
  • Отчество:Викторович
  • Город:Санкт-Петербург

Отправлено 08 June 2010 - 12:54

Такой объектив имеется, был переделан под Зенит и пользовался как портретник, сейчас через переходник и кольца пытаюсь приспособить на К 200D

#16 alvi111

  • Пользователь
  • 2696 сообщений
  • Имя:Алексей
  • Отчество:Викторович
  • Город:Санкт-Петербург

Отправлено 08 June 2010 - 20:13

Вот так это выглядит

#17 NetSkater

  • Пользователь
  • 6625 сообщений

Отправлено 08 June 2010 - 20:24

Просмотр сообщенияalvi111 (8.6.2010, 12:53) писал:

Такой объектив имеется, был переделан под Зенит и пользовался как портретник,
А портреты не покажете с него?

#18 alvi111

  • Пользователь
  • 2696 сообщений
  • Имя:Алексей
  • Отчество:Викторович
  • Город:Санкт-Петербург

Отправлено 08 June 2010 - 21:25

Я бы с удовольствием, только те портреты на плёнку Зенитом сниались, да и давненько это было. А сейчас я его как макро приспособть хочу.

#19 alvi111

  • Пользователь
  • 2696 сообщений
  • Имя:Алексей
  • Отчество:Викторович
  • Город:Санкт-Петербург

Отправлено 08 June 2010 - 21:49

Вот цветочки на окошке снял примерно с метра, при полностью открытой диафрагме

#20 Гость_kreisser_*

  • Гость

Отправлено 09 June 2010 - 10:24

Просмотр сообщенияalvi111 (8.6.2010, 20:12) писал:

Вот так это выглядит
А заднюю часть, фото покажите!?

#21 alvi111

  • Пользователь
  • 2696 сообщений
  • Имя:Алексей
  • Отчество:Викторович
  • Город:Санкт-Петербург

Отправлено 09 June 2010 - 19:37

Просмотр сообщенияkreisser (9.6.2010, 11:23) писал:

А заднюю часть, фото покажите!?
Вид с зади и в разборе.



#22 Гость_kreisser_*

  • Гость

Отправлено 11 June 2010 - 17:58

Просмотр сообщенияalvi111 (8.6.2010, 12:53) писал:

Такой объектив имеется, был переделан под Зенит и пользовался как портретник...........
Бесконечность есть? Интересен диапазон фокусировки? :)

#23 alvi111

  • Пользователь
  • 2696 сообщений
  • Имя:Алексей
  • Отчество:Викторович
  • Город:Санкт-Петербург

Отправлено 11 June 2010 - 22:12

Просмотр сообщенияkreisser (11.6.2010, 18:57) писал:

Бесконечность есть? Интересен диапазон фокусировки? :)
Бесконечность есть, минимальное растояние где то 95см, если добавть полный комплект зентовских удлнительных колец то макро фокусируется сантиметров с 25.

#24 Гость_kreisser_*

  • Гость

Отправлено 12 June 2010 - 00:37

Просмотр сообщенияalvi111 (11.6.2010, 22:11) писал:

Бесконечность есть, минимальное растояние где то 95см....
Сажусь за чертежи, буду делать с аэрообъектива его земной вариант! :)

#25 alvi111

  • Пользователь
  • 2696 сообщений
  • Имя:Алексей
  • Отчество:Викторович
  • Город:Санкт-Петербург

Отправлено 21 June 2010 - 22:57

Просмотр сообщенияkreisser (12.6.2010, 1:36) писал:

Сажусь за чертежи, буду делать с аэрообъектива его земной вариант! :)
Успехов Вам :lol: Только озаботесь сразу и блендой, слишком он на зайцев чуткий :)

#26 Kolumb

  • Пользователь
  • 714 сообщений
  • Город:Україна Хмельницький

Отправлено 25 June 2010 - 11:04

kreisser - думаю вам будет интересно http://www.aukro.ua/item1085257551-fotoobe...ran-10-i16.html

#27 Гость_kreisser_*

  • Гость

Отправлено 25 June 2010 - 11:21

Просмотр сообщенияKolumb (25.6.2010, 11:03) писал:

kreisser - думаю вам будет интересно....
Совершенно неинтересно.
Какая то чушка потертая. :)

#28 Гость_kreisser_*

  • Гость

Отправлено 16 August 2010 - 12:56

Просмотр сообщенияalvi111 (21.6.2010, 22:56) писал:

Успехов Вам :) Только озаботесь сразу и блендой, слишком он на зайцев чуткий :)
Ага, спасибо.
Не подскажете рабочий или задний отрезок объектива?

#29 Гость_kreisser_*

  • Гость

Отправлено 18 August 2010 - 17:48

Просмотр сообщенияalvi111 (9.6.2010, 19:36) писал:

Вид с зади и в разборе.

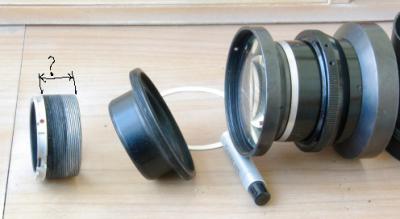

Измерить можете? (указал на фото).
Прикрепленное изображение: 1190.jpg

#30 Гость_kreisser_*

  • Гость

Отправлено 18 August 2010 - 17:54

Просмотр сообщенияNetSkater (6.6.2010, 19:25) писал:

Указано, что использован 14 мм геликоид.
Для Никона. Значить для Пентакса 15мм пойдет.
