По поводу "юстировки" юпитера для фокусировки на бесконечность. Нашел время, залез в объектив. На всякий случай начал разбор с конца, как при извлечении "прыгунка" диафрагмы. Так вот, обнаружил на стакане (см.ниже) стопорное кольцо. Если смотреть на фото, то кольцо располагалось сразу над ободком по периметру стакана. Кольцо фиксировалось винтом, направляющим посадку стакана на корпус объектива. Открути винт, снял кольцо, закрутил винт и стакан стал глубже садиться в корпус объектива. Блок линз стал ближе к матрице на пару миллиметров и фокусировка на бесконечность заработала.

[tanatholog]

Всем привет!
Тема, вижу, древняя, но больше ничего не нашел по этому поводу.
Разбираю свой Юпитер 21М, чтобы настроить на бесконечность.
Не посмотрел, что при разборке с хвоста кольцо, удерживающее хвостовик просто откручивается и начал разбирать по инструкции, выложенной здесь.
6. Выкрутить три винта из кольца, удерживающего геликоид.
Объясните, какие это три винта? Те, что на кольце, которым крутим линзоблок для фокусировки? Или это какие-то винты внутри корпуса?
Как итог, я получил заклиненный в выкрученном положении геликоид, и ни в какую сторону его сдвинуть не могу. Внутри видна стружка (не заметил, было или при разборке настрогал)
В общем, ПОМОГИТЕ!!!

[KNA]

Если Вы в Москве, то проще будет мне этот объектив показать. Наизусть конструкцию я все равно не помню.

[tanatholog]

KNA (04 June 2014 - 19:00) писал:

Если Вы в Москве, то проще будет мне этот объектив показать. Наизусть конструкцию я все равно не помню.

К сожалению, я в Сибири. Может, мне прикрепить фотографии того, что получилось?

Сообщение отредактировал tanatholog: 04 June 2014 - 19:08

[tanatholog]

Чтобы снять вот это: https://www.dropbox....ww/IMAG0001.jpg
Надо было открутить вот это: https://www.dropbox....h0/IMAG0003.jpg
В итоге все застряло в таком виде: https://www.dropbox....oi/IMAG0004.jpg
Где искать стопорные винты?
Эти: https://www.dropbox....uj/IMAG0006.jpg
Или воооон те: https://www.dropbox....wd/IMAG0008.jpg

[DJTreeno]

Народ я полностью разобрал и собрал объектив!!!
Чтобы зафиксировать прыгалку я в ножке просверлил отверстие, а затем вставил туда черную проволчку и к двум винтам рядом присобачил))
Чтобы снять геликоид необходимо выкрутить бленду, которую держит кольцо и далее втулку, которая держит манжет фокусировки; и далее снять этот манжет, после выкручиваем блок из двух верхних линз, затем мы увидим два колечка - снимаем ниженее и геликоид разделяется. Теперь все узлы доступны. В Ю21 везде стопорные винты смотрите внимательно.
Ни в коем случае не трогаем кольцо диафрагмы!!!
Если очень нужно могу снять видео - мне его еще смазать надо)))
Вообще только Советская оптика делалась для человека - попробуйте разобрать японца или Зейца - без спец оборудования не соберете - линзы не выставите.

[SMA]

Дал другу Юпитер-21м поснимать. Вернул с кольцом регулировки диафрагмы, которое крутится на неограниченное количество оборотов... Диафрагма работает (при нажатии на прыгалку слегка закрывается), но не регулируется...

Вопрос: мне с какой стороны его лучше разбирать — спереди или сзади?

Сообщение отредактировал SMA: 23 July 2015 - 23:32

[DJTreeno]

Если разбирать сзади, то мы дойдем до определенного момента, когда мы просто сняли хвост и дальше как-то неудобно что-то делать. Кольцо Диафрагмы снять не получится. Возможно Вам необходимо только зафиксировать три стопорных винта на кольце диафрагмы. А возможно и продолжить разбирать спереди до отсоединения, тогда можно заглянуть поглубже а заодно протереть все, подчернить и смазать червячка)))

[DJTreeno]

Червячок - это жаргонное название резьбы, а то вдруг кто не понял)

Червячок - это жаргонное название резьбы, а то вдруг кто не понял)

[Dmitriy Os]

Всем доброго времени суток!
Тема вроде как подзаглохла, но вдруг кому пригодится (по крайней мере я так точно попробую сделать).

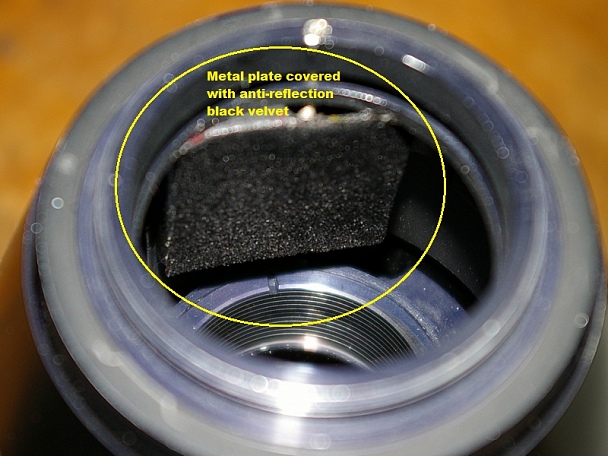

На пентаксфорумс один человек вот как нейтрализовал пластину, дающую блики и т.д.
Всю ветку по ю-21м можно почитать по ссылке, если пропустят модераторы
http://www.pentaxfor...200mm-f4-0.html
Adios amigos!

Прикрепленные изображения

•

[Просто Вася]

Всех приветствую!
Есть у меня сей чудный девайс Юпитер-21М, но на его внутренней линзе образовались какое-то белые пятна (то ли пыль какая-то, то плесень — непонятно):


(Там в нескольких местах такое видно, но я выделил самое заметное из пятен).

Так вот, захотел я, значит, почистить эту линзу, но без разборки объектива до неё же не добраться! Инструкций по разборке в сети не нашёл, мастерских в нашей глуши тоже нет, поэтому пришлось пытаться справиться самому. Но не тут-то было. Бленду и широкое фокусировочное кольцо я снял, три стопора из чёрного кольца с пициком внизу (извините, не в курсе, как оно по-научному называется) выкрутил, а что дальше делать — не понял, ибо это кольцо с пициком не шевелится даже несмотря на выкрученные стопора. Из-за чего пицик упирается в упор и не даёт выкрутить геликоид:



В итоге, застрял на этом моменте:



Весь объектив мне ведь не нужно разбирать для этой цели, как я понял, достаточно переднюю часть разобрать? Если кто подскажет, как это сделать, буду премного благодарен. Заранее спасибо.

[Liukk]

Если нужно почистить линзу, ну так и снимите её.
Спереди два шлица на прижимной гайке (на ней надписи) видите? Вставляете губки колумбуса для замеров внутренних размеров в шлицы плотно и отвинчиваете гайку. Вынимаете передний линзоблок. Он сам вываливается, только не уроните на пол и пальцами не заляпайте. Далее по обстоятельствам.

Сообщение отредактировал Liukk: 11 October 2018 - 07:45

[Просто Вася]

Liukk (11 October 2018 - 07:43) писал:

Если нужно почистить линзу, ну так и снимите её.

Так пятна-то не на передней линзе, а на внутренней! Как я понял, там внутри ещё одна линза есть, между диафрагмой и передней линзой, где-то с внутренней стороны геликоида. Вот она-то и имеет пятна. Её хорошо видно сквозь переднюю линзу (сама передняя линза при этом чистая с обеих сторон). Что-то вроде того, что можно увидеть прямо на этой секунде, наверно (только у меня объектив хоть и называется так же, но внутри совсем не такой, как на видео). Или вот здесь (только там инструкции, как добраться до неё, нету).

[Liukk]

Просто Вася сказал:

Так пятна-то не на передней линзе, а на внутренней!

А я что писал?

Liukk сказал:

Вынимаете передний линзоблок. .... Далее по обстоятельствам.

А после линзоблока там сразу диафрагма.... Так что пятно именно на линзоблоке, вот только где - ясно будет только после вскрытия.

[Просто Вася]

Liukk, да, вы правы, вот так получилось. Открутил прижимную гайку 1 (колумбуса не нашёл, поэтому открутил её циркулем-измерителем), аккуратно перевернул объектив над мягкой и не ворсистой материей и оттуда сперва вывалилась наружная линза 2, потом дистанционное кольцо 3 и, наконец, линзоблок (так это называется?) 4, у которого с обратной стороны и были эти пятна (которые хорошо видны на втором фото):



Удалил эти пятна (если честно, просто вытер их чистой стиранной футболкой ) и собрал всё в обратном порядке, стараясь ничего не залапать пальцами. Теперь объектив как новенький (хотя он ещё советский!). За что вам, Liukk, огромнейшее человеческое спасибо!
ЗЫ: Оказывается, зря я столько всего до этого разобрал, можно было просто открутить эту гайку и вынуть только то, что сейчас вынулось, и больше ничего не делать. Но я, если честно, думал, что эта гайка держит только переднюю линзу, а внутренняя линза находится где-то под геликоидом. Как плохо, когда нет инструкции или даже хотя бы простой схемы — тыкаешься, как слепой котёнок! Ну, зато теперь она хотя бы на этом сайте будет.

Сообщение отредактировал Просто Вася: 13 October 2018 - 05:37

[MERKURU]

Vlad Drakula (22 July 2008 - 08:37) писал:

Подскажите пожалуйста, как разбирается Юпитер-21 ? Знаю что Юпитер-9 разбирается достаточно просто, развинчиванием на несколько частей. В случае с Юпитером-21 что-то подобное или посложней?

очень сложная разборка. В ютубе наберите разборка юпитер 21М. Сами увидите. Ю-9 далеко не брат этому монстру в плане разборки.
