[Laplace]

Апланат 93мм на APS-C.

[Laplace]

Монокль 45мм из передней линзы Юпитера-12 с диафрагмой 10мм на APS-C. Обработка: Levels=0.6.

[len7812]

Доброго дня,

Кто-то может подсказать линзу ахромат 35 - 45мм (с ровным полем) на полный кадр.
Может заказать где можно?


И второй вопрос:
прочитал сообщение по монтажу Изопланат-l. Конструктивная модификация .

http://www.penta-clu...post__p__277356
.
Хочу собрать и ..... запутался в хлам и решил попросить помощь у "обЧества "

а) Где какую линзу ставить?

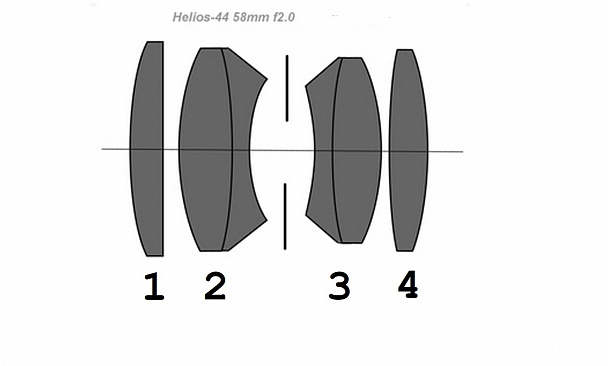

Если кто-то уже собирал, пожалуйста, отметьте на схеме, где и какая (из какого объектива ) линза стоит.
(Или нарисуйте схемку от руки и скиньте фото.)

б) Правильно ли я понял, что надо два задних компонента от Гелиоса?
Один встаёт на родное место, а второй идёт
в переднюю часть корпуса и просто контрится?

Видать старею


Буду благодарен за любую помощь.

Прикрепленные изображения

•

[KNA]

 len7812 (28 November 2017 - 00:26) писал:

Кто-то может подсказать линзу ахромат 35 - 45мм (с ровным полем) на полный кадр.
Может заказать где можно?

Боюсь, что с этим проблемы. ФР уж больно короткое, чтобы сделать ровное поле. Пожалуй, самое ровное, что я видел - это фирменный софт-объектив Kenko MC 45/4.5 Soft. Как раз ахромат. Да и то разрешение по углам падает.
Ещё есть Kenko MC 35/4 Soft. Там уже пятилинзовая ретрофокусная схема. Этот довольно ровно кадр кроет.
Только и того, и другого отловить сложно и дорого. Их для японского рынка выпускали и не слишком много.

Цитата

Все ахроматы в этом диапазоне ФР, что мне попадались, ровного поля не дают. Даже мой горячо и нежно любимый ахромат 43 мм изрядно косячит по углам. И второй вопрос:прочитал сообщение по монтажу Изопланат-l. Конструктивная модификация .http://www.penta-clu...post__p__277356.Хочу собрать и ..... запутался в хлам и решил попросить помощь у "обЧества "

А, помню. Я даже свою модификацию делал.

Цитата

а) Где какую линзу ставить?Если кто-то уже собирал, пожалуйста, отметьте на схеме, где и какая (из какого объектива ) линза стоит.(Или нарисуйте схемку от руки и скиньте фото.)б) Правильно ли я понял, что надо два задних компонента от Гелиоса?Один встаёт на родное место, а второй идёт в переднюю часть корпуса и просто контрится?

Нет, всё совсем не так. От Гелиоса там только корпус и две склейки из заднего блока. У Вас на схеме они под номером 3. Причём сами склейки надо расклеить и оставить только положительные стекляшки. А потом эти положительные стекляшки случить с одиночными отрицательными стекляшками из объектива Индустар-23У. Как вариант, я потом подобрал аналогичные от польского увеличительного объектива Amar. Только ФР ахромата чуток длиннее получается.

В общем, выходят два ахроматических дублета, из которых можно собрать симметричную апланатоподобную конструкцию. Можно взять мой вариант - тоже будет нечто подобное. Или же сделать смешанный. Не суть.

Я собирал. Сразу скажу, на полном кадре оно не работает. По углам картинка превращается в кашу - точки расплываются не в круги или эллипсы, а в крестики. И выглядит это паршиво. У меня и сейчас на полке стоит мой вариант с ФР ~60 мм. Делал его в расчёте использовать на Ricoh GXR (кроп 1.5), но так и не сподобился. Основная камера у меня - полнокадровая зеркалка и софтами снимаю на неё. При прямом сравнении софт убедительнее работает на полном кадре. На СФ ещё убедительнее, но это уже совсем другая история.

И сколько не старался, а пока Апланаты, работоспособные на полном кадре, короче, чем 65 мм, у меня не получались.

[len7812]

Николай, спасибо.
Буду ловить Кенко 35мм, а пока снимать на полный кадр с хроматом из "Экран"
В режиме цифрового конвертера с фактором х1,4 выходит не так уж и плохо.

 KNA (28 November 2017 - 01:20) писал:

Боюсь, что с этим проблемы. ФР уж больно короткое, чтобы сделать ровное поле. Пожалуй, самое ровное, что я видел - это фирменный софт-объектив Kenko MC 45/4.5 Soft. Как раз ахромат. Да и то разрешение по углам падает.
Ещё есть Kenko MC 35/4 Soft. Там уже пятилинзовая ретрофокусная схема. Этот довольно ровно кадр кроет.
Только и того, и другого отловить сложно и дорого. Их для японского рынка выпускали и не слишком много.

И сколько не старался, а пока Апланаты, работоспособные на полном кадре, короче, чем 65 мм, у меня не получались.

Ещё рз спасибо.

Сообщение отредактировал len7812: 28 November 2017 - 01:58

[KNA]

len7812, "Экран" вполне достойно работает на кропе 1.3 (у меня на Leica M8.2). Так что, если сразу кадрировать с запасом, то нормально.

А обе Кенки у меня последнее время лежат на полке. Они хорошие, но уж больно техничные. Насколько вообще может быть техничным софт-объектив
И, кстати, с ними совершенно чудовищно врут фазовые датчики. Если с моими самоделками я вполне успешно их подстраиваю (чипы на Кэноне и Никоне с программированием), то с этими Кенками никаких подстроек не хватает. Уж не знаю, как это удалось сделать. Мне только один объектив попадался с таким эффектом - CZ Ultron 50/1.8 с вогнутой передней линзой. С ним и датчики лажали, и, что совсем смешно, клинья Додена

[xsaper]

Случайно наткнулся на последние три дня на "профессиональные" пинхол объективы, включая Pentax K:
https://www.kickstar...ional-pinhole-l

Сначала захотелось относительно недорогой экзотики, но посмотрев на фото, как то отлегло.
Не нашёл интересных фото в сети, которые подтвердили бы, что таким объективом можно что-то массовое снимать (читай использовать, как штатник).

[Miklle]

Монокль из Гелиос-44-2
k-x, iso 10000 диафрагму не помню, где то в диапазоне 2,0-4,0
с рук

в полном размере

Сообщение отредактировал Mikle730: 09 February 2018 - 08:21

[хоббит]

Новогодняя картинка.

[Laplace]

Задняя склейка от объектива KO-120М. Без обработки. Диафрагма 28мм.

Сообщение отредактировал Laplace: 16 March 2018 - 17:43

[Gribkov]

Иду по вашим следам, товарищи! И-61ЛД в корпусе И-50-2

[Laplace]

Монокль 45мм из передней линзы Юпитера-12 с диафрагмой 8мм на micro 4/3. Обработка: повышен контраст.

[Laplace]

Монокль 45мм из передней линзы Юпитера-12 с диафрагмой 8мм на micro 4/3. Обработка: повышен контраст.

[Laplace]

Апланат 93мм на APS-C.

[Laplace]

Апланат 93мм на APS-C.

[Laplace]

Монокль из передней линзы от Юпитера-37А на Киеве-6С (Fomapan 400).

[ilf]

 Laplace (23 May 2018 - 23:48) писал:

Монокль из передней линзы от Юпитера-37А на Киеве-6С

Скажите, какое примерно фокусное получилось, и во что была установлена линза?

[n:z]

вот - не знаю: уместно ли здесь, ибо - НЕ самоделка... но с другой стороны - "и прочая экзотика", всё-таки - монокль... (70mm)

по-над Яузой-речкой...

[Laplace]

ilf (24 May 2018 - 09:47) писал:

Скажите, какое примерно фокусное получилось, и во что была установлена линза?

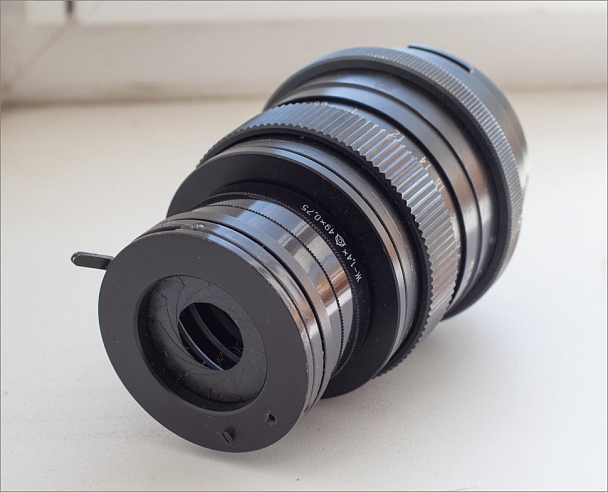

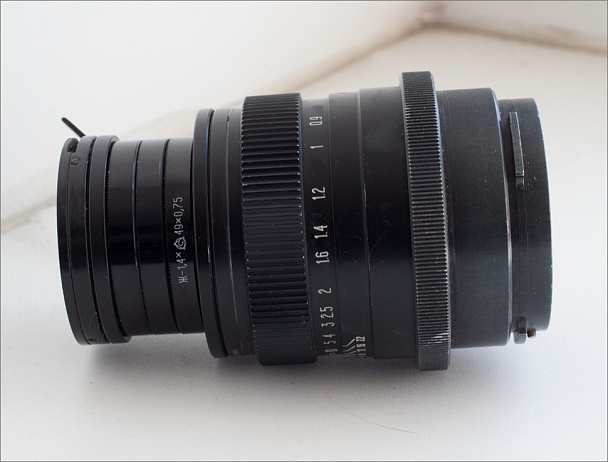

Фокусное расстояние получилось равным 135мм. Линза установлена в корпус от объектива Вега-12Б, из которого был удален весь линзоблок. Так же используется средний по размеру макро-переходник. Некоторые детали соединены между собой клеем Poxipol.

[Laplace]

Монокль из передней линзы от Юпитера-37А на Киеве-6С (Fomapan 400).

[n:z]

(те же 70mm)

[Laplace]

n:z (25 May 2018 - 06:47) писал:

(те же 70mm)

Скажите, пожалуйста, какой камерой снято?

Сообщение отредактировал Laplace: 25 May 2018 - 10:19

[Laplace]

Монокль 98мм из передней линзы от Юпитера-9 (Автомат) на Киеве-6С. Fomapan 400.

[MERKURU]

n:z (24 May 2018 - 10:06) писал:

вот - не знаю: уместно ли здесь, ибо - НЕ самоделка... но с другой стороны - "и прочая экзотика", всё-таки - монокль... (70mm)

по-над Яузой-речкой...



Здорово. Из чего слепили?

Laplace (24 May 2018 - 23:23) писал:

Монокль из передней линзы от Юпитера-37А на Киеве-6С (Fomapan 400).




Тоже здорово.

[n:z]

Laplace (25 May 2018 - 10:15) писал:

Скажите, пожалуйста, какой камерой снято?

- снято на "старушку" Pentax K 10D...

MERKURU (25 May 2018 - 12:20) писал:

Здорово. Из чего слепили?



Тоже здорово.

- спасибо! я там предварительно написал, что это НЕ самоделка, ("чтоб не "ругали строго")... это заводской монокль-ахромат - http://lens-club.ru/...tem/c_1970.html

Сообщение отредактировал n:z: 25 May 2018 - 16:38

[Laplace]

Задняя склейка от объектива KO-120М + Киев-6С + Fomapan 400.

[Laplace]

Монокль 24мм из передней линзы от Индустара-95 на micro 4/3. Диафрагма 6мм.

[Laplace]

Апланат 93мм на APS-C. Обработка: уровень белого и черного.

[Laplace]

Несколько слов о заднем блоке линз (ФР = 122мм) от КО-120М, заподозренном в ахроматизме. Как он себя чувствует на СФ.





Результат:

Обрезание ореолов - из-за малого диаметра (37мм) выходного отверстия корпуса от Веги-12Б?



Для симметричности ореолов линзоблок пришлось отодвинуть от диафрагмы на 5см, что повлекло за собой виньетирование для кадра 6х6, начиная с диафрагмы 23мм (и менее), что соответствует диафрагменному числу 5.3 (и более).

[Roman_L]

Полезная информация. Давно витала мысль попробовать половинку проекционного апланата. Как раз половинка от РО101 в F в районе 95мм лежит. Вторая склейка с F 45мм увы расклеилась.
