Как я понял речь о рейке - значить её

[Liukk]

barns сказал:

Как я понял речь о рейке - значить её

О рейке писал Михайлович, но он спрашивал не для себя и не просил выложить.
А вот что просил valluk я так и непонял <<Попался интересный объектив 35кп-1>> Этих объективов наверное с десяток, если не больше и у них размеры то разные (диаметры от 52,5 до 82,5 мм)

[Liukk]

Эскиз зубчатой рейки для фотоснайпера.
модуль m=0,5 мм
ссылка на скачивание https://yadi.sk/d/iDx_yvTj1w43Wg
Печатать соплом не более Ф 0,3 мм. Я печатал соплом 0,25 мм. Зубья реек, напечатанные соплом Ф 0,4...0,5 мм , скорее всего придётся чистить надфилем, При сопле Ф 0,6 мм и более зубья могут просто не получиться. Высота слоя при печати - не более 0,15 . Я печатал слоем толщиной 0,1 мм. Желательный материал - нейлон, но можно и АБС (просто быстрее износится при интенсивной эксплуатации). Печатать деталь строго в положении "на боку" - зубья смотрят вбок.!!! Рекомендуется использовать клей для усиления адгезии к столику принтера, во избежание отслоения. При печати рейки зубьями вверх (что оптимальнее для процесса печати) велика вероятность скола зубьев при эксплуатации, получится неудачное сочетание расположения слоёв материала после печати и действия нагрузки на зубья рейки.

[Liukk]

Мысли по-поводу 3D печати зубчатых колёс.
Для тех, кто не в курсе. Диаметр делительной окружности колеса d = mz, где m - модуль, z - число зубьев. Наружный диаметр колеса da = (z+2)m. Окружной шаг P = Pi m. (Pi = 3,14)
На всех фото: серая шестерёнка слева напечатана сопло Ф 0,4 мм и толщиной слоя 0,15 мм., чёрная справа - Ф 0,25 мм и толщиной слоя 0,1 мм. Везде z=13, толщина колеса 2 мм.
1. Диаметр сопла должен быть не более модуля зубчатого колеса.
модуль обоих колёс m=0,25 мм, при сопле 0,4 мм зубья вообще не получились. Но и при сопле Ф 0,25 мм зубья получились достаточно грубыми и требуют доработки.

модуль обоих колёс m=0,4 мм, при сопле 0,4 мм зубья получились более грубыми, чем при сопле Ф 0,25 мм, и потребуют большую "доработку надфилем"

модуль обоих колёс m=0,5 мм, зубья получились более - менее одинаковыми, но при сопле 0,4 мм на теле колёс появились "дыры". При слайсинге (подготовка модели к печати на 3D принтере) на это необходимо обратить пристальное внимание, иначе прочность колёс сильно снизится. Если подобного избежать не получится - потребуется заливка отверстий эпоксидкой.

Наплывы пластика снизу - неизбежное зло. Принтер всегда печатает расширяя основание. Потом эти наплывы необходимо удалять, но зато при печати деталь держится лучше на столике.
Чтобы напечатать зубчатое колесо с модулем 0,25 мм, диаметр сопла должен быть не более 0,25 мм, лучше меньше, но у моего принтера самое маленькое сопло Ф 0,25 мм, меньший диаметр не предусмотрен программным обеспечением.

Сообщение отредактировал KNA: 22 November 2018 - 08:46

[Liukk]

модуль обоих колёс m=0,6 мм. У сопла Ф 0,4 мм, дыры получились страшными и однозначно окажут влияние прочность.

Итоговое резюме. При печати подобных мелкомодульных зубчатых колёс диаметр сопла должен быть минимальным. Желательно в 1,5... 2 раза меньше модуля. Всегда делать "просмотр слоёв" - проверять итоговую, уже нарезанную (слайсинг) модель, на наличие непропечатанных мест и оперативно вносить изменения в настройки , вплоть до физической смены сопла.
Зубчатая рейка для фотоснайпера имеет модуль 0,5 мм и все эти рекомендации к ней также относятся.

[Liukk]

Вчера менял сопло на принтере, заодно решил сделать сравнительный тест печати зубчатой рейки соплами Ф 0,25 и 0,4 мм. Интересно было, как получится. Пробная печать шестерёнок с модулем 0,5 мм показала, что сопло Ф 0,25 мм выдаёт лучше качество, чем сопло Ф 0,4 мм
На всех фото маленький кусок рейки напечатан соплом Ф 0,25

Как видно, принципиальной разницы нет, кроме толщины слоя, но это на работоспособность рейки не влияет. Сопло Ф 0,25 мм печатало слоем толщиной 0,1 мм, а сопло Ф 0,4 мм - толщиной 0,15 мм. Тем самым я подтвердил своё предположение. что "Диаметр сопла должен быть не более модуля зубчатого колеса."
Так что зубчатые рейки для Таира 3 фс, можно спокойно печатать и соплом Ф 0,4 мм с хорошим качеством. (просто не все бытовые принтеры могут печатать соплами меньшего диаметра).

[Liukk]

Тут, на сайте, был интерес к ручкам для камер.
Копался на сайте thingiverse.com и наткнулся:
Рукоятка для Pentax LX напечатанная на 3D принтере https://www.thingive...m/thing:2799132
stl модель доступна для бесплатного скачивания, кнопка "DOWNLOAD ALL FILES" (если кто не знает английский)

Сообщение отредактировал Liukk: 02 November 2018 - 14:11

[kreisser]

Liukk (02 November 2018 - 14:10) писал:

Рукоятка для Pentax LX напечатанная на 3D принтере

Спасибо, Интересно в черном цвете можно напечатать?

[Schwanz]

kreisser сказал:

в черном цвете можно напечатать?

какой пластик засунете, таким и напечатаете.
выбор цветов зело богат )

[Liukk]

Интересные хомуты для объективов, найденные на сайте thingiverse.com Всё можно скачать и распечатать.
https://www.thingive...m/thing:3060583
https://www.thingive...m/thing:2277236
А вот этот https://www.thingive...m/thing:1744098 мне больше всего понравился.
там есть ещё интересные модели, в том числе и фокусер для 70 мм телескопа https://www.thingive...m/thing:3051240
Поиск хомутов на данном сайте по словам: tripod mount ring, tripod clamp, tripod collar mount, lens collar mount
collar, кстати, это воротник, хомут или кулачок (в механике)
clamp - зажим
mount - крепление

[Liukk]

Продолжу про хомуты.

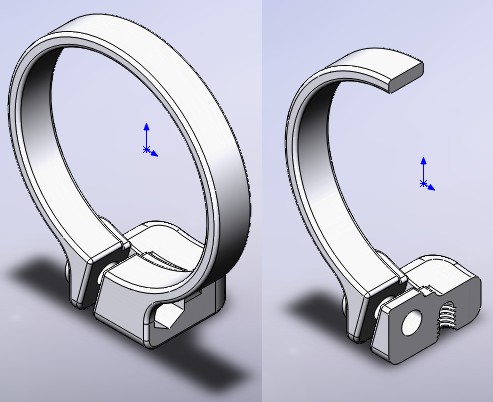

Вот такой хомут спроектировал и напечатал.

Насадка на шестигранную головку болта М6х35 в разрезе и закрывающая крышечка.

Головку болта я вклеил в шестигранное отверстие в насадке и закрыл шестигранником - для эстетичности. Гайку также вклеил в гнездо для неё.
Вот только резьбу 1/4" пришлось делать в пластике, хотя обычная шестигранная гайка на 1/4" у меня есть. Просто боялся что будет плохо держаться, даже на клею (нагрузки при установке на штатив будут способствовать вырыванию гайки) Здесь нужна специальная мебельная гайка на 1/4", но где же мне её у нас купить? А вот метчик на 1/4" для прочистки отверстия у меня есть!

[Liukk]

Вот собственно для чего, в основном, это затевалось.
Объективы ЗМ-5СА и Pentax 55-300 у обоих отсутствует штативная гайка, а она бывает нужна.

Также для создания лёгкого телескопа. У ЗМ-5СА, с насадкой турист ФЛ увеличение получается 55Х, в руках уже не удержать - штатив нужен, а в ЗМ-5СА штативного гнезда нет.

[Liukk]

По-поводу изготовления деталей на 3D принтере. Народ уже стал серьёзно использовать 3D принтеры для изготовления отсутствующих деталей.
Наткнулся на объявление на Avito https://www.avito.ru...emki_1264740811
"Слайдер был куплен новым в интернет магазине, в комплекте по каким-то причинам отсутствовали ножки. Сейчас комплект полный. Метровый Слайдер varavon с самой топовой и плавной трехподшипниковой кареткой включает в комплект: ножки, напечатаные на 3д принтере,..."
Причём видно, что ножки напечатали копируя оригинал( но почему-то использовали странный голубой цвет). Вот это ЗРЯ, ибо пластик после литья и пластик после 3D печати отличаются по характеристикам. Вот ножки и начали разъезжаться. Нужно было сделать простую сплошную прямоугольную балку без этих "дизайнерских" вырезов, а вес можно уменьшить уменьшая процент заполнения середины. Я обычно использую заполнение 40...60% - детали получаются достаточно прочными и довольно лёгкими, а вот толщину стенок, дна и потолка делаю около 1 мм. Некоторые вообще делают заполнение 20%, но я решил настолько не рисковать.

[Liukk]

Стал я испытывать "лёгкий телескоп" из ЗМ-5СА и насадкой турист ФЛ. Увеличение примерно 55Х
1. Луну поймать тяжело, особенно на чистом небе когда она высоко - сделал другой хомут с планкой под коллиматорный прицел для пневматической винтовки. Настроил - стало намного лучше. (понял теперь зачем на телескопах ещё и маленькая зрительная труба установлена)
2. Хомут люфтит - конструкцию нужно менять. Увеличить ширину зажимного кольца и зажимать не одним винтом, как в обычных фотохомутах, а двумя. Благо на ЗМ-5СА место есть.
3. Соединение "хомут объектива - штатив" нужно менять. Скорее всего напечатаю быстросъёмную планку от своего Slik pro 340 прямо на хомуте, без переходного звена, которое привносит люфты
4. Требуется винтовой механизм для точного перемещения. Обычным способом, как на фотоштативах, при затяжке винтов луна может частично уйти из поля зрения. Я уже не говорю про то, что Луна довольно быстро перемещается по небу, но это уже больше к астрофоруму относится. Нужно будет к ним заглянуть.
Для интересующихся - на сайте thingiverse.com есть конструкции монтировок телескопов. вот например https://www.thingive...m/thing:2636470 и ещё https://www.thingive...m/thing:1809859

Кстати, по поводу кратности увеличения оптических приборов. Сравнивал бинокль, на котором написано 22Х и 100 мм объектив с насадкой турист ФЛ. Зрительное увеличение было одинаково. Объектив с насадкой, по паспорту, должен дать увеличение примерно 11Х. Видимое увеличение, что объектива с насадкой, что бинокля 22Х , было одинаковым. Замеры показали, что надпись на бинокле не соответствует реальности, а вот насадка Турист ФЛ права. Взял 4Х оптический прицел от пневматической винтовки (так на нём написано) - реальное увеличение 2 раза.
Никто не в курсе, как они ЭТО считают?

[Liukk]

Полазил я по астрофоруму. Народ довольно активно использует 3D печать для изготовления своих самодельных конструкций - крышки, маски Батхинова (https://ru.wikipedia...Маска_Бахтинова). хомуты, кое-какие корпусные детали, рукоятки, кронштейны, фокусеры и т.п. Там и услуги предлагают по юстировке оптики (в основном зеркала, причём ПАРАБОЛИЧЕСКИЕ), механической обработке, в том числе и на ЧПУ и 3D печати.
Астрономы любители - строители телескопов на высоком уровне работают, надо отдать им должное.

[Liukk]

Закончил эпопею с хомутом для ЗМ-5СА и насадки Турист ФЛ. После первых опытов понял, что при таких увеличениях необходим прицел, или искатель как его называют астрономы. У меня нашёлся лазерный коллиматорный прицел (рэд дот (красная точка) по терминолологии астрономов) для пневматической винтовки. Присоединение - ласточкин хвост. Напечатал вторую версию и понял, что не хватает жёсткости - пришлось увеличивать базу (ширину хомута) и делать на хомуте два зажимных винта, а не один, как у большинства продаваемых лап/хомутов. То, что популярно у астрономов меня тоже не устроило.

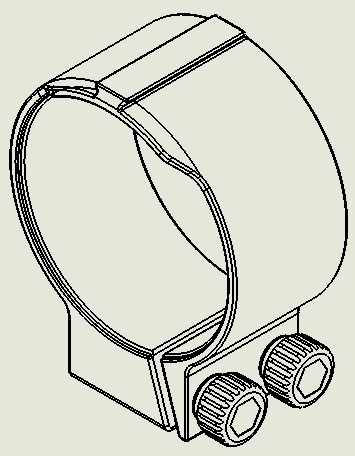

Собственно сам хомут.

Сборочный эскиз. Сверху корпуса - ласточкин хвост для присоединения коллиматорного прицела (вместо можно поставить всё что угодно от пневматики). Из покупных деталей - две гайки М6 и 2 болта М6х40. Гайки вклеены в шестигранные отверстия в теле хомута. Головка болта - в напечатанный маховичок и закрыта шестигранной крышечкой.

Обозначение
1 - корпус хомута
2 - маховичок 2 шт.
3 - шестигранная крышка 2 шт.
4 - болт М6х40 2 шт.
5 - гайка М6 2 шт.
Площадку решил делать просто плоской с резьбовым отверстием 1/4", но максимально увеличил её площадь. Предыдущие версии из-за малой площади площадки недостаточно жестко фиксировались на штативе. Сейчас всё в порядке. Попозже выложу фото этого "лёгкого телескопа" вживую.

[Gribkov]

С Турист-ФЛ мне не очень понравилось использовать ЗМ-5СА, выточил для него переходник с одной стороны внутренняя М42 - с другой мелкая резьба под окуляр от отечественного Монокуляра 8*30- самое то получилось и не слишком большое увеличение, а значит достаточно большой угол обзора и светлеее по сравнению с Турист-ФЛ
вот этот переходничок на Таире ( ЗМ продал лет десять тому назад, сейчас подумываю снова купить... )

[Liukk]

Под меньшую кратность, с насадкой Турист ФЛ, я предполагаю 55-300 использовать. Для объектива 55-300 и искатель/прицел не нужен, я же почти парфокальности добился, нужно только немного подстроить фокусировку при изменении увеличения (фокусного расстояния). Ловить цель при фокусном 55 мм (увеличение примерно 6), а рассматривать уже при требуемом.
У ЗМ-5СА основное преимущество - малая масса. А с Таиром-3 это уже не лёгкий, а обычный телескоп получается.

[Liukk]

Вот так выглядит хомут для ЗМ-5СА в живую.

А вот весь комплект: ЗМ-5СА с хомутом, насадкой Турист ФЛ и коллиматорным прицелом (рэд дот) от пневматической винтовки на штативе. Даёт прямое изображение.

В такой телескоп довольно удобно Луну рассматривать. Но пока изготавливал хомут, началось новолуние, а сейчас ещё и небо тучами обложено. Там что жду у неба и моря погоды.

[Михайлович]

Liukk (09 November 2018 - 10:19) писал:

Стал я испытывать "лёгкий телескоп" из ЗМ-5СА и насадкой турист ФЛ. Увеличение примерно 55Х
2. Хомут люфтит - конструкцию нужно менять. Увеличить ширину зажимного кольца и зажимать не одним винтом, как в обычных фотохомутах, а двумя. Благо на ЗМ-5СА место есть.
3. Соединение "хомут объектива - штатив" нужно менять.

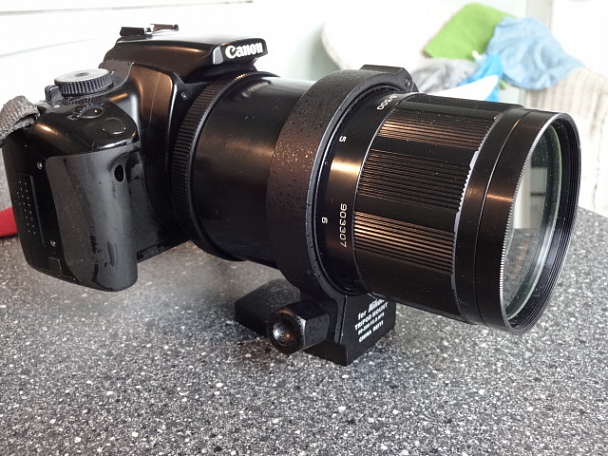

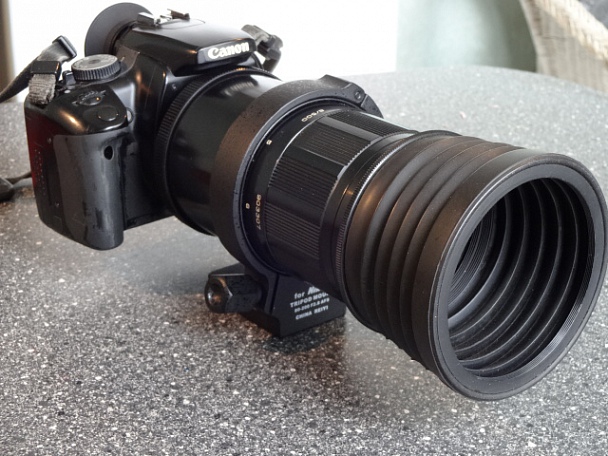

Для ЗМ-5 СА можно легко адаптировать китайский заводской хомут для объектива Nikon 80-200mm F/2,8. Он металлический, с бархатным покрытием внутри хомутного кольца.
И неплохо встает в зоне шкалы расстояний без подгонок и допиливания. Стоил на Али-экспрессе около 650 руб год назад.

Прикрепленные изображения

•
•
•

[Liukk]

Михайлович сказал:

Для ЗМ-5 СА можно легко адаптировать китайский заводской хомут для объектива Nikon 80-200mm F/2,8. Он металлический, с бархатным покрытием внутри хомутного кольца. И неплохо встает в зоне шкалы расстояний без подгонок и допиливания. Стоил на Али-экспрессе около 650 руб год назад.

Есть тут одно НО,
Мне обязательно требовалось установить прицел (искатель) на объектив/хомут, ибо дюже сильное увеличение получалось (55 крат), и даже Луну при таком увеличении затруднительно сразу в поле зрения поймать. Самый простой способ крепление искателя - как на винтовках (ласточкин хвост, планка Пиккатини и т.п.) У китайского с Алиэкспресса, увы, это нет, а приделывать самому.... мне проще, дешевле и быстрее планку сразу на хомуте напечатать.
А крепить зеркалку с объективом ЗМ-5СА можно и на штативную резьбу камеры - объектив то лёгкий и проблем с байонетом камеры не создаст.

[Liukk]

Сделал я себе коробочку для хранения индикатора, ибо родная бакелитовая за древностью лет пришла в негодность, а сам индикатор вещь нежная и хрупкая, и требует защиты при хранении и перевозке. 3D модель сделал на основе родной коробочки.

Крышка заходит на основание плотно, по "скользящей" посадке. Зазор 0,1 мм (лист писчей бумаги). Для того, чтобы индикатор не болтался в самой коробочке - рекомендую вклеить в нижнюю часть коробки полоску утеплителя для окон (он с липким слоем) на основе пенополиэтилена. После установки индикатора "лишний" слой утеплителя сожмётся и примет нужную форму. Индикатор будет надёжно защищён.
Если кому надо - могу выложить stl файл.

[Liukk]

Пока я тут всякую мелочёвку, типа оправ объективов и хомутов печатаю, оказывается коллега астроном-любитель уже небольшой телескоп на 3D принтере ещё год тому назад напечатал... Апертура 8" (200 мм) между прочим.
http://astro-talks.r...php?f=21&t=3048
https://www.thingive...m/thing:2492121
Работа достойна уважения. Сам спроектировал и сам распечатал.

[Gribkov]

Отличный телескоп! Класс!

[Liukk]

Наткнулся на интересную статью на сайте 3dtoday "Дизайнер Эймос Дадли изготовил полностью 3D-печатный фотоаппарат" http://3dtoday.ru/bl...printed-camera/
Оригинал статьи на английском (с эскизами и видео) http://amosdudley.co...blog/SLO-Camera
В напечатанной камера работает затвор и диафрагма. Линза объектива также напечатана, качество изображения объектива конечно не впечатляет. Но вот исполнение остальных деталей - на высоте.

[barns]

Ха, я как раз не могу найти время на подобный проект, только с пленкопротяжкой и пр. автоматикой

[Liukk]

А что хочется сделать то? Ибо на сайте https://www.thingiverse.com выложено в свободном доступе достаточно много моделей камер, которые можно взять за прототип.

[barns]

Если грубо, то выпотрошить механику из одной камеры и загнать в самодельный корпус с универсальным креплением оптики

[Liukk]

barns сказал:

выпотрошить механику из одной камеры и загнать в самодельный корпус с универсальным креплением оптики

Корпус изменить? Так это без проблем, но только с привязкой к существующей механике. Ибо в фотокамерах, там, где это необходимо, используются очень жёсткие допуски. И менять расположение всяких там кнопочек и рычажков, а особенно конструкцию этих рычажков, нужно с умом.

[Liukk]

Barns. Как раз в тему. Свежевыложенная 3D модель камеры на широкую плёнку. Agfa Ansco Plenax PD 16 for 116 film https://www.thingive...m/thing:3252136
