Выручите, пожалуйста, кто в этом вопросе соображает. Расклад следующий:
Есть старенькая игрушечная машинка, в прошлом радиоуправляемая, без пульта управления. Хотел для ребёнка реанимировать - пытался пристроить к ней пульт с алиэкспресса, но что-то не срослось. Решил переделать под провод и понял, что моих и без того неглубоких познаний в данном вопросе тут явно недостаточно - сообразить, как с помощью трехконтактного переключателя менять полярность приходящего на моторчики тока (2 мотора, один вперед-назад, другой на повороты) для осуществления реверса я не смог.

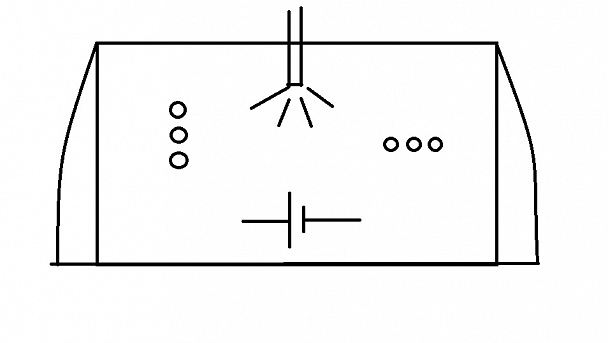

Сам пульт оборудован трехконтактными джойстиками-переключателями (примерную схему прилагаю, фотографии выложу вечером).
Может кто-нибудь объяснить, как это подключить, если батарейки в пульте, и если - в машинке?

Добрый человек подкинул мне ссылочку на реверс двигателя:


Но как я понимаю, для осуществления такого подключения нужен шестиконтактный переключатель (тумблер с 6-ю ножками), а у меня тут контактов всего три на каждом джойстике.

Пульт выглядит примерно так (в центре вместо бывшей антенны нарисовал провод):



Фотографии платы залью вечером.

Нашел в инете видео с подобным самопальным переключателем, но понять, как это воплотить на моем пульте, я также не сумел.


В общем, и смех, и грех - сами мы не местные - помогите, кто чем может (с)

Сообщение отредактировал Quentin: 14 March 2016 - 12:25

[Klementy]

Так youtube(ский) кулибин и реализовал нарисованную схему, сделав из лезвий 6-тинжечний "кнопочный" переключатель

[Quentin]

Хех, этого я не догнал, хотя как реализовано - понравилось. А вот как бы реализовать реверс с тремя имеющимися в наличии контактами?

[Doodle]

http://cxema21.ru/pu...atelja/3-1-0-91
Там просто кнопкой полярность можно менгять

[Doodle]

А вот вообще прикольная схемка

http://nnm.me/blogs/...toyannogo-toka/

[Doodle]

В последнем случае, при помощи программирования можно вообще задавать любые режимы работы моторчиков, в том числе программировать траекторию движения мобильчика

http://cxem.net/arduino/arduino70.php

[Quentin]

, спасибо за информацию, но хотелось бы как-то попроще - если вязаться с ардуино, то тогда уж и радиоуправление восстанавливать - а за такую сумму можно поискать уже недорогую, но "взрослую" RC модель в серьезном масштабе.
А пока интересует, осуществимо ли "попроще" на практике.
После работы сделаю фото платы - может, это прольёт иной свет на ситуацию.

Сообщение отредактировал Quentin: 14 March 2016 - 17:20

[syrd]

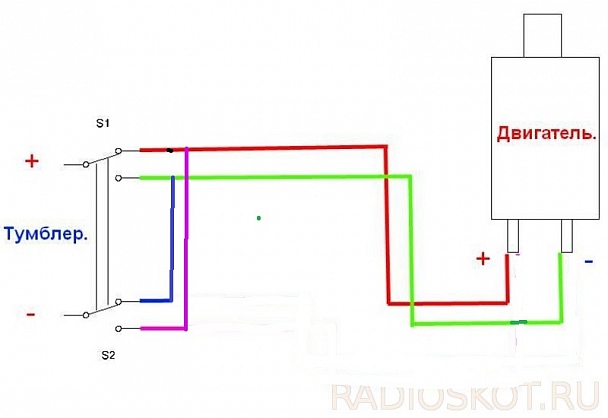

Самый простой вариант без всякой электроники - применить две батарейки последовательно. Моторчик одним концом прицепить посередине. А второй конец к центру переключалки. Тогда моторчик можно будет подключать к разным батарейкам с разной полярностью. Как то так:

Прикрепленные изображения

•

[Quentin]

syrd, Круто! Спасибо огромное! Отличный вариант

Вчера руки до схемы у меня так и не дошли - вечерком залью, может - с участием существующей схемы можно будет попробовать

[Quentin]

Извиняюсь за качество - плата в пульте выглядит так.

Сверху


Снизу


Микросхема Superchip SCTX28S 14050235

Может быть, можно как-то к существующим "коммуникациям" подключиться?

Нашел в инете такого рода схему:


Может кто-нибудь подсказать - можно ли к микросхеме в пульте подпаяться так, чтобы получить искомое управление моторчиками с реверсом без разделения питания? Если да, то к каким ножкам?

Сообщение отредактировал Quentin: 16 March 2016 - 00:16

[pentajazz]

нет, нельзя.

[SMA]

Если стоит задача менять полярность моторчиков одноканальными переключателями без применения микроконтроллеров, то можно применить полупроводниковые реле... Два оптореле на фотоMOSFETах с током коммутации 220 мА прекрасно помещаются в корпус DIP8: www.proton-orel.ru/catalog/optrony-i-tverdotelnye-rele/optopary-i-optorele-v-plastmassovom-korpuse/optorele-v-plastmassovom-korpuse/mop-rele-malomoshhnye-v-plastmassovyh-korpusah/

[Quentin]

pentajazz (16 March 2016 - 00:20) писал:

нет, нельзя.

печалька

SMA, интересно - а можно поподробнее для тех, кто не шарит? Если не затруднит - можете простейшую схему подключения двух моторов с двумя переключателями к этой штуковине нарисовать, как в стартовом сообщении?

Сообщение отредактировал Quentin: 16 March 2016 - 17:32

[pentajazz]

рэлюшки купишь?

[Quentin]

Ну ежели я правильно понял их примерный ценник - в районе доллара-двух (по запросу моп-реле ткнул в первую попавшуюся ссылку http://www.chipdip.r...duct/kr293kp1b/) - то вопрос останется лишь в том, где купить и как сделать.

Сообщение отредактировал Quentin: 16 March 2016 - 18:59

[SMA]

При использовании моторчиков, работающих от четырёх пальчиковых батареек (АА, элементы 316, 1,5 вольта) лучше использовать приведённую схему как есть (резисторы имеют сопротивление 0 ом, их можно заменить перемычками, то есть убрать).

При большем напряжении питания имеет смысл рассчитать сопротивление резисторов по формуле

R = (( U - 5 ) / ( 2 * 0,006))

где:

• 2 — это количество (шт.) одновременно загорающихся светодиодов оптореле;

• 0,006 — максимальный входной ток (А) светодиода оптореле К293КП21АР;

• 5 — номинальное напряжение (В), на которое рассчитан встроенный резистор светодиода оптореле К293КП21АР;

• U — номинальное напряжение (В) батареи элементов питания на схеме;

• R — сопротивление (Ом) резисторов на схеме.

При невозможности использовать оптореле К293КП21АР в связи с недоступностью на рынке или низким напряжением питания возможна замена на оптореле следующих моделей:

• КР293КП3АР;

• КР293КП7АР;

• КР293КП9АР.

С перечисленными в предыдущем абзаце совместимыми оптореле обязательно вводить в схему резисторы, сопротивление которых рассчитывается по
формуле

R = (( U - Uвх ) / ( 2 * Iвх))

где:

• 2 — это количество (шт.) одновременно загорающихся светодиодов оптореле;

• Iвх — входной ток (А) светодиода оптореле;

• Uвх — номинальное напряжение (В), на которое рассчитан светодиод оптореле;

• U — номинальное напряжение (В) батареи элементов питания на схеме;

• R — сопротивление (Ом) резисторов на схеме.

Замена на однонаправленные реле не рекомендуется из-за переходных процессов, возникающих при переключении на вращающемся роторе двигателя.

Прикрепленные изображения

•

Сообщение отредактировал SMA: 17 March 2016 - 13:24

[Quentin]

SMA,
Спасибо огромное! Представлялось несколько проще, но, думаю, найду человека, который на плате все это соберет.
