Приобрел микрофотонасадку МФН-12, у нее имеется окуляр.
У окуляра заело диоптрийную подстройку.
После съема ребристой крышки окуляра (за которую он и должен вращаться) имеем следующее:
Если не ошибаюсь, это есть геликоид.
Его заклинило, провернуть не получается.
Какие есть варианты отмочить или что-нибудь в этом роде?
1
Окуляр МФН-12
Автор galiaminsn, 16 Nov 2015 19:36
Сообщений в теме: 8
#2
Отправлено 16 November 2015 - 19:53
galiaminsn, или деформирован, или какие-нибудь опилки в резьбу попали.
Можно попробовать разогреть и в толстых кожаных перчатках провернуть. Но я не знаю, какие там стекла стоят. Если склейки, то они от нагрева могут и расслоиться.
Можно попробовать разогреть и в толстых кожаных перчатках провернуть. Но я не знаю, какие там стекла стоят. Если склейки, то они от нагрева могут и расслоиться.
#3
Отправлено 16 November 2015 - 20:20
KNA, спасибо!
Я пока без дела не сидел, капнул на резьбу несколько капель спирта.
К сожалению, спирт попал на внутреннюю линзу - ну, думаю, труба-дело!
Однако с нижней стороны оказалась внутренняя гайка, которая очень легко отвернулась простой линейкой.
Эта гайка держит стеклышко (не линзу), после снятия которого спирт с линз испарился и они стали чистыми на просвет.
Спирт видимо также сделал свое полезное дело: я поставил на место верхнюю ребристую крышку, приноровился поудобнее - и мне удалось провернуть геликоид!
Похоже дело было в застарелой смазке, сейчас она расходилась и геликоид легко ходит.
Теперь вопрос: можно ли полностью вывернуть геликоид чтобы заменить смазку? Нужно ли ставить каки-то метки, чтобы вернуть его ровно на прежнее место?
И другой вопрос: какую смазку можно использовать? Литол, например, подойдет?
Новые сведения: на данный момент ход окуляра вообще не соответствует шкале!
При самом вкрученном положении уже немного в плюсе, а при выкручивании еще почти на оборот уходит в плюс.
Возможно кто-то до меня уже его разбирал, такие приходят мысли.
Я пока без дела не сидел, капнул на резьбу несколько капель спирта.
К сожалению, спирт попал на внутреннюю линзу - ну, думаю, труба-дело!
Однако с нижней стороны оказалась внутренняя гайка, которая очень легко отвернулась простой линейкой.
Эта гайка держит стеклышко (не линзу), после снятия которого спирт с линз испарился и они стали чистыми на просвет.
Спирт видимо также сделал свое полезное дело: я поставил на место верхнюю ребристую крышку, приноровился поудобнее - и мне удалось провернуть геликоид!
Похоже дело было в застарелой смазке, сейчас она расходилась и геликоид легко ходит.
Теперь вопрос: можно ли полностью вывернуть геликоид чтобы заменить смазку? Нужно ли ставить каки-то метки, чтобы вернуть его ровно на прежнее место?
И другой вопрос: какую смазку можно использовать? Литол, например, подойдет?
Новые сведения: на данный момент ход окуляра вообще не соответствует шкале!
При самом вкрученном положении уже немного в плюсе, а при выкручивании еще почти на оборот уходит в плюс.
Возможно кто-то до меня уже его разбирал, такие приходят мысли.
Сообщение отредактировал galiaminsn: 16 November 2015 - 20:39
#5
Отправлено 17 November 2015 - 03:17
galiaminsn, там в резьбе видно что-то желтое. Это старая засохшая смазка? Я бы ее, конечно, удалил на фиг. Но покрутите, может быть, расходится. Спирта, правда, улететь должен. Может быть, даже не обязательно смывать старую смазку. Просто капнуть жидкой бытовой и поглядеть, что будет.
Честно говоря, не очень знаком с устройством подобных штуковин. Но, думаю, что там ничего сложного нет.
Честно говоря, не очень знаком с устройством подобных штуковин. Но, думаю, что там ничего сложного нет.
#7
Отправлено 08 December 2015 - 20:11
Поищите силиконовую приборную смазку. На радиорынках имеется. Она бывает разной густоты, нужно подбирать по плотности резьбы. Литол, конечно, можно, но нежелательно. Эти насадки имеют возраст 30-40 лет и выше и их могли мазать при сборке вообще жировым солидолом, который за время хранения каменеет наглухо. Я, к примеру, один из окуляров микроскопа "с консервации" так и не смог провернуть по резьбе.
МФН-12 несложна по конструкции, но в тубусной трубке склеенные линзы имеются. Конструкция и схемы имеются во многих справочниках по микроскопии.
МФН-12 несложна по конструкции, но в тубусной трубке склеенные линзы имеются. Конструкция и схемы имеются во многих справочниках по микроскопии.
#8
Отправлено 10 February 2016 - 21:23
Спасибо за рекомендации, правда поздновато прочитал.
Старая смазка была зеленая, может это поможет понять ее состав.
После удаления смазал немного солидолом (или это литол, на вид не отличаю) и капнул капельку веретянки.
Вращается приятно, подстройка работает.
Ниже - фотоотчет.
Вот подвижная часть окуляра после очистки.
Сверху. Линза немного выпуклая.
Снизу.
Вот тубус. Краска слезла при отмачивании в тройном одеколоне (чистого спирта пожалел).

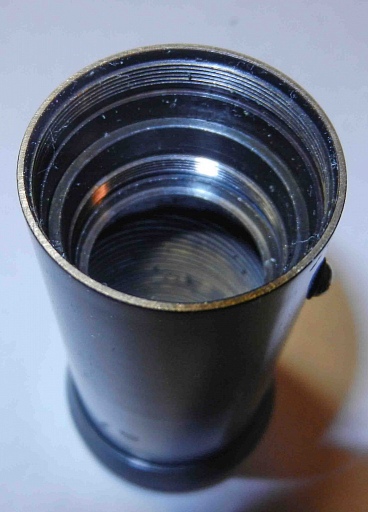

Тубус сверху. Видны комочки старой смазки, так и не смог удалить, но плюнул на это.
Тубус снизу. Видна площадка, на которую нужно поместить стеклышко и закрутить гайкой.
Стеклышко, гайка, шпильки, а на заднем плане - наглазник.
На стеклышке нанесен "прицел", его нужно выровнять по винту на тубусе.
Старая смазка была зеленая, может это поможет понять ее состав.
После удаления смазал немного солидолом (или это литол, на вид не отличаю) и капнул капельку веретянки.
Вращается приятно, подстройка работает.
Ниже - фотоотчет.
Вот подвижная часть окуляра после очистки.
Сверху. Линза немного выпуклая.
Снизу.
Вот тубус. Краска слезла при отмачивании в тройном одеколоне (чистого спирта пожалел).
Тубус сверху. Видны комочки старой смазки, так и не смог удалить, но плюнул на это.
Тубус снизу. Видна площадка, на которую нужно поместить стеклышко и закрутить гайкой.
Стеклышко, гайка, шпильки, а на заднем плане - наглазник.
На стеклышке нанесен "прицел", его нужно выровнять по винту на тубусе.
Сообщение отредактировал galiaminsn: 10 February 2016 - 21:41
#9
Отправлено 10 February 2016 - 21:35
Вот поставил на место стеклышко и затянул гайкой. Подкручивал стеклышко с помощью карандаша для чистки оптики (Lenspen).

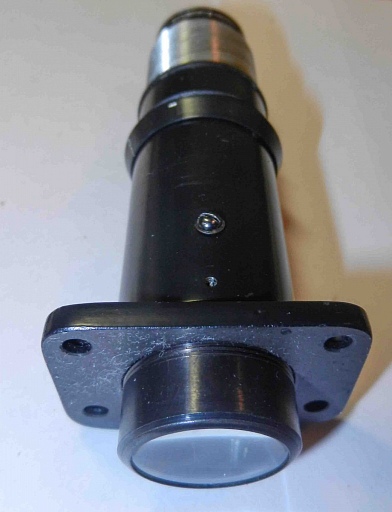

Вставил подвижную часть в тубус и закрутил нижнюю линзу с площадкой.
Эта часть фиксируется маленькой шпилькой.
Вот ребристая насадка окуляра.
Фиксируем ее тремя большими шпильками. К ней также прикручивается шкала.
Наглазник просто вставляется.

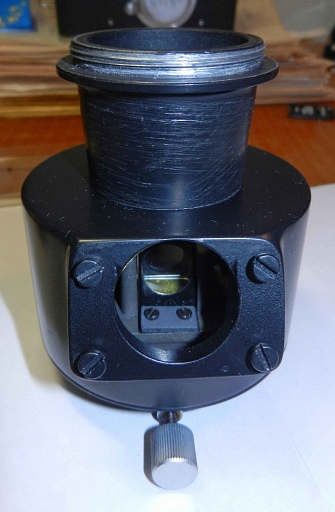

Вот основная часть МФН. Сюда прикручивается окуляр. Ставится он единственным образом, не перепутаешь.
И вот все в сборе.
Итак, функционал МФН полностью восстановлен.
При этом со склеенными линзами как-то я не повстречался.
Вставил подвижную часть в тубус и закрутил нижнюю линзу с площадкой.
Эта часть фиксируется маленькой шпилькой.
Вот ребристая насадка окуляра.
Фиксируем ее тремя большими шпильками. К ней также прикручивается шкала.
Наглазник просто вставляется.
Вот основная часть МФН. Сюда прикручивается окуляр. Ставится он единственным образом, не перепутаешь.
И вот все в сборе.
Итак, функционал МФН полностью восстановлен.
При этом со склеенными линзами как-то я не повстречался.
