Поскольку в интернетах инструкции по разборке этих весьма распространенных объективов нет, пришлось познавать методику методом проб и ошибок, заодно сделаю полезное сообществу. Разборка рассматривается на примере FA50/1.7, 1.4 должен быть идентичен.

Все описанное ниже, разумеется, вы повторяете на свой страх и риск

Рекомендуется наличие хороших отверток.



0. Подстройка бесконечности. Если вам, как и мне, надо только подстроить наводку на бесконечность, то разборка объектива для этого не требуется! Я это выяснил, разумеется, после разборки

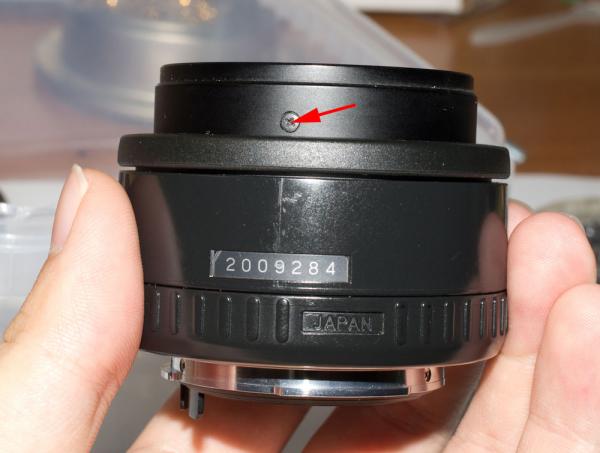

0а. Выставьте фокусировку на МДФ, так, чтобы линзоблок полностью выехал из корпуса. По периметру подвижной части есть три винта, один из них обозначен на фотографии стрелкой.

Вывинтите их и снимите декоративный корпус линзоблока.

0б. Выставьте фокусировку на бесконечность. Внутри кольца фокусировки есть три винта, которыми оно крепится, они обозначены на фотографии стрелками. Обратите внимание - это именно винты, находящиеся в глубине, более близкие крепят переднюю часть линзоблока, их трогать не надо.

Ослабьте эти три винта.

0в. Зацепитесь чем-нибудь за один их винтов и поворачивайте внутреннее кольцо против часовой стрелки, там есть определенный запас. Когда будет достигнута фокусировка на бесконечность (проверьте на камере), осторожно поставьте внешнее кольцо фокусировки на отметку "бесконечность" (до упора) и затяните винты.

0г. Установите декоративный корпус обратно.

Разборка объектива.

1. Снимите байонет, открутив 5 винтов, обозначенных стрелками. Придерживайте его, под ним контакты с пружинами. У меня они так и не выпрыгнули, но кто знает...


2. Вот контакты и пружинки под байонетом, не потеряйте их.




3. Снимите кольцо диафрагмы, из него выпадет кнопка блокировки положения А.


4. Снимите круглую деталь, передающую значение диафрагмы от кольца к механизму лепестков и поводку.

[vizzy]

5. Снимите пластмассовую деталь контактной группы, крепится одним винтом.


6. Открутите указанные винты.


7. Открутите указанные винты (1). Осторожнее с шариком, который отщелкивает положения кольца диафрагмы (2), выньте его и сохраните.


8. Открутите винт (1). После этого можно вынимать линзоблок с геликоидом и электроникой из корпуса. При этом может выпать вал отверточного привода АФ (2). Осторожнее с гибким шлефом контактной группы (см. предыдущие картинки).


9. Итак, линзоблок у нас в руках. Снимите поводок диафрагмы (1), нужно будет отцепить пружинку (2).

Сообщение отредактировал vizzy: 03 September 2012 - 20:41

[vizzy]

10. Очень важный момент: перед снятием кольца фокусировки снимите контактную группу, указанную стрелкой, иначе вы ее погнете или сломаете!


11. Снимите декоративный корпус линзоблока (если еще не сняли), крепится тремя винтами по кругу, один из них указан стрелкой.


12. Снимите кольцо фокусировки, открутив три винта, указанные стрелками.


13. В целях профилактики, протрите контактные площадки энкодера спиртом (указаны стрелкой).

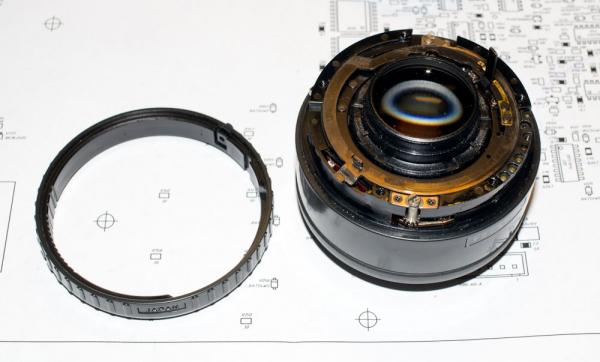

14. Чтобы вынуть собственно линзоблок из геликоида, выставьте фокусировку на МДФ, затем открутите указанные 4 винта, которые крепят направляющие. Обратите внимание, где какая стоит, они разные.


После этого можно вывинтить линзоблок до конца. Рекомендуется делать метки относительного положения линзоблока и алюминиевого кольца геликоида, иначе процесс сборки будет итерационным


Дальше я не разбирал, поскольку чистка и замена смазки этого не требовали.

Собираем в обратной последовательности.
