[Mr. Wolf]

В объективостроении не силён, поэтому названия деталей не знаю, а по сему, как говорится – «что вижу, то и пою».
Объектив разбирал первый раз в жизни, и наверное, ни когда бы не полез, но у приобретенного экземпляра туго крутилось кольцо фокусировки, так что пришлось разбирать для замены смазки.
Ну приступим.

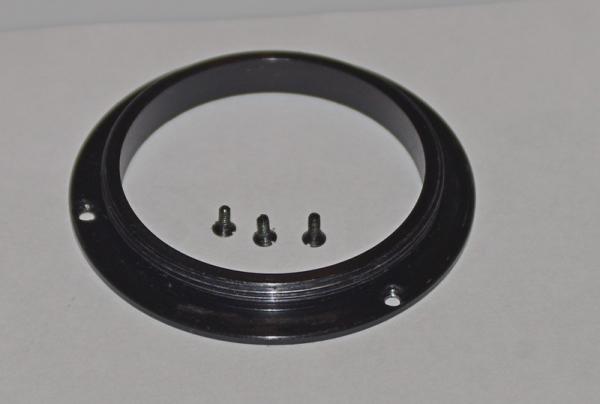

Откручиваем 3 винта крепящих хвостовик, перед снятием хвостовика поставить метку, что бы потом не мучиться.


Откручиваем гайку (1) удерживающую механизм фокусировки
Гайка (2) удерживает заднюю линзу.

Под гайкой (1) еще одна, такая же.

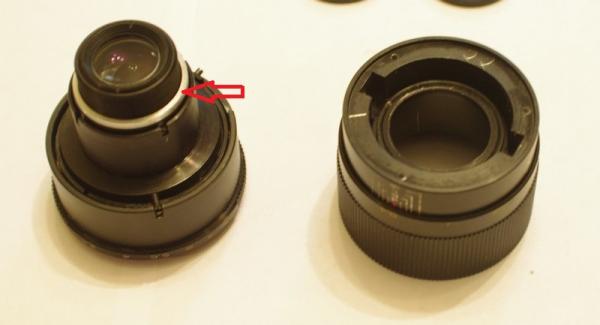

На следующем рисунке обозначено юстировочное кольцо.

Сообщение отредактировал Mr. Wolf: 12 June 2012 - 23:04

[Shuare]

http://rangefinder.r...opic.php?t=4878
Вот только ни там, ни тут фото нету, а с ними как-то удобнее

[Mr. Wolf]

Ну и сам механизм.

Механизм не раскручивал, что бы потом не регулировать.
Промыл резьбу и смазал.
Если все остальное в объективе в порядке, то можно собирать обратно.

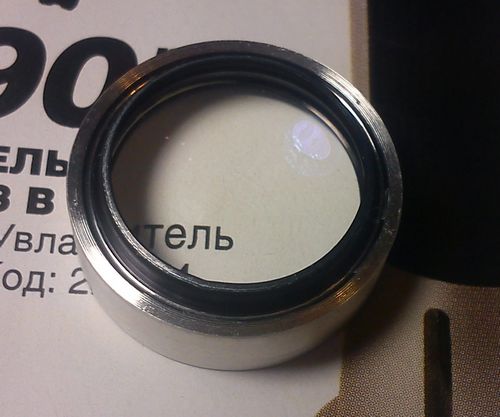

Далее, если необходимо, откручиваем заднюю линзу.

Открутив переднюю гайку вынимаем еще две линзы, после чего откроется доступ к стопорному кольцу, удерживающему диафрагму.
Диафрагму я не снимал, вот здесь можно посмотреть по её ремонту
http://kunst-kamorka...1_l_z/31-1-0-88
Далее откручиваем стопоры, удерживающий обойму привода диафрагмы и выкручиваем её.

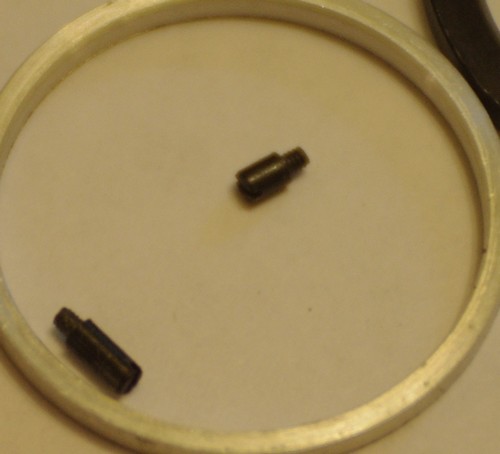

Обратите внимание, стопоры разной длины.


Выкручиваем стопор из наплыва гайки кольца диафрагм, выкручиваем её и снимаем кольцо диафрагм.


Снимаем стопорное кольцо и снимаем кольцо с пружинками.

Сборка в обратном порядке, но с приводом диафрагмы пришлось повозиться, т.к. что-то не учел при разборке.
Промыв и смазав детали привода диафрагмы начинаем сборку
Поставив на место кольцо с пружинками и стопорное кольцо, устанавливаем на место кольцо диафрагм.

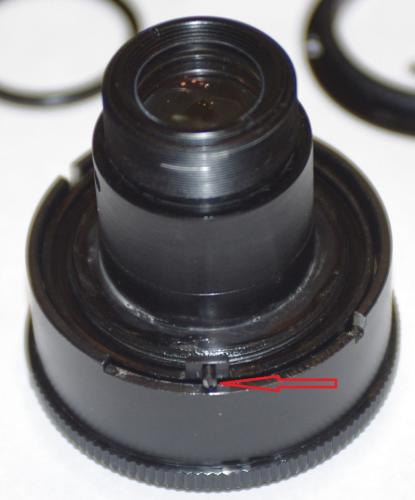

Штырек на кольце с пружинками совмещаем с прорезью в кольце диафрагм ( на фото не совмещены)

начинаем накручивать обратно гайку с приливом

сделав пару оборотов, совмещаем прорезь на ней с прорезью на кольце, и соответственно со штырьком, прижимаем
кольцо, чтобы штырек вошел в прорезь на гайке и продолжаем закручивать до упора.
Вроде хитростей больше нет, далеее собираем все в обратном порядке.
Смазку применял вот такую http://mannol.ru/production/108/642/, крутится все идеально.

Сообщение отредактировал Mr. Wolf: 12 June 2012 - 23:33
