PENTAX K-x и блок питания.


В теме одно сообщение

#1 PENTAX K110D-23

  • Пользователь
  • 4 сообщений

Отправлено 01 Февраль 2017 - 14:43

Хочу сделать вкладыш для БП для своего Пентакса.

Начинаю просвещаться, одни пишут:

Pentax K-AC84E идеально подходит для питания и зарядки аккумуляторной батареи вашего фотоаппарата от сети переменного тока.

другие -K-AC84E предназначен для подключения фотоаппарата PENTAX к бытовой электрической сети в целях экономии энергии элементов питания. Использование адаптера удобно при стационарном использовании фотокамеры при съемке, просмотре и перезаписи фотоснимков на компьютер.

так зарядка это или всё же БП?

Но главный вопрос - какова архитектура данного вкладыша? в инструкции вроде все показано, но остаются вопросы - (смущает картинка) где там плюс и минус?

на 3 картинке - рисунки выводов ясно дают понять где - а где +, а на 3 картинке - такой ясности нет выводы показаны одинаковыми

на 2 картинке - выводы показаны отчетливо, а на 3 непонятно где что

Прикрепленные изображения

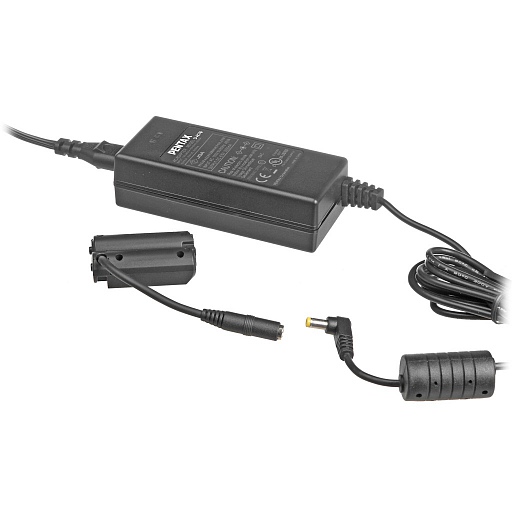

  • Прикрепленное изображение: pentax_39762_k_ac84_ac_adapter_kit_637558.jpg

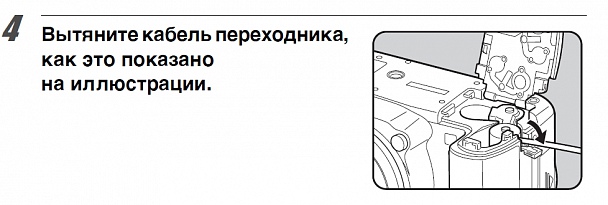

  • Прикрепленное изображение: ScreenShot 1356 01.02.17 14-16-45.jpg
  • Прикрепленное изображение: ScreenShot 1358 01.02.17 14-20-10.jpg


#2 Jur@

  • Пользователь
  • 1 сообщений
  • Имя:Юра
  • Отчество:А
  • Фамилия:О
  • Город:Ижевск

Отправлено 15 Март 2017 - 09:00


В комплект поставки адаптера входит специальный переходник в форм-факторе 2 элементов типа АА, который подключается к адаптеру и устанавливается в камеру на место таких аккумуляторов.

K-AC84E может быть использован и для других фотокамер PENTAX, работающих от пальчиковых аккумуляторов и имеющих круглую конфигурацию разъема подключения сетевого адаптера.

Адаптер не предназначен для зарядки аккумуляторов.
  • Питание: 100-240В ~ 50/60 Гц
  • Выходное напряжение: 6,5 В
  • Выходной ток: 3 А
  • Адаптер-вкладыш для батарейного отсека
  • ......

P.S. Вставляется в "угол", полюсовка соответственно как у батарей, питание подается на нижние контакты.

Учитывая что а АКБ напряжение = 1.2*4=4.8В Есть вероятность что заработает и от 5 В. Хочу на досуге проверить...

Хотя есть желание подать питание от 2-х литиевых батарей, но это уже 4.2 * 2= 8.4 В .... выдержит электроника такую напругу или нет не известно....

Может кто пробовал?
