источник питания часов


Сообщений в теме: 40

#1 пентаклубовец

  • Пользователь
  • 248 сообщений
  • Город:Харьков

Отправлено 10 Ноябрь 2014 - 15:03

всем доброго дня.
инфы нигде не нашел.
хочу разобрать к-5 и поменять аккум(батарейка).
с самой покупки она не работала. при смене аккума время сбивается.
лечение путем включения фотика на всю ночь ничего не дает.
надоело каждый раз устанавливать дату и время.
прошу помощи.

#2 KuJIJIeP

  • Пользователь
  • 315 сообщений
  • Имя:Андрей
  • Город:СПб

Отправлено 10 Ноябрь 2014 - 16:52

Вроде как к-5 похожа на к-7 и нутром. Вот фото платы к-7, батарейка на плате рядом с разъемами HDMI и USB (на фото плата перевернута)
Прикрепленное изображение: i.jpeg
Нашел тут http://www.pentaxfor...out-batery.html

Сообщение отредактировал KuJIJIeP: 23 Ноябрь 2014 - 04:32


#3 nnnfnn

  • Пользователь
  • 779 сообщений
  • Имя:Андрей
  • Город:Воронеж

Отправлено 10 Ноябрь 2014 - 17:14

Коллеги, почему все свято уверены что это батарейка/аккумулятор? Конденсатор это, большой емкости, хватает на некоторое время, аккумулятор поменять.

#4 KuJIJIeP

  • Пользователь
  • 315 сообщений
  • Имя:Андрей
  • Город:СПб

Отправлено 10 Ноябрь 2014 - 19:49

Хм...а кто-то утверждает, что это перезаряжаемая литиевая батарейка на 50 циклов http://www.pentaxfor...tml#post2124975, да и по виду не похоже на конденсатор.

#5 Гость_Gen68_*

  • Гость

Отправлено 10 Ноябрь 2014 - 19:53

Возможно, это ионистор (типа конденсатор).

#6 elektrolitr

  • Пользователь
  • 1 216 сообщений
  • Имя:Vārds
  • Фамилия:Uzvārds
  • Город:Рига

Отправлено 10 Ноябрь 2014 - 20:01

Похоже на литиевый аккумулятор TS518FE

http://datasheetz.co...datasheetz.html

#7 Pelican

  • Пользователь
  • 212 сообщений

Отправлено 10 Ноябрь 2014 - 20:41

elektrolitr, ну, собственно, именно такая маркировка на нём и написана, насколько можно разглядеть.

#8 elektrolitr

  • Пользователь
  • 1 216 сообщений
  • Имя:Vārds
  • Фамилия:Uzvārds
  • Город:Рига

Отправлено 10 Ноябрь 2014 - 21:03

Да, но некоторые не верят :)

#9 nnnfnn

  • Пользователь
  • 779 сообщений
  • Имя:Андрей
  • Город:Воронеж

Отправлено 10 Ноябрь 2014 - 22:28

Просмотр сообщенияelektrolitr (10 Ноябрь 2014 - 21:03) писал:

Да, но некоторые не верят :)

вы правы, увы, только не радоваться надо, а плакать - вы его количество циклов посмотрите, в отличии от ионистора (это который типа конденсатор большой емкости),
во времена моей молодости такой гадости в аппаратуре не попадалось, отстал увы от жизни

#10 elektrolitr

  • Пользователь
  • 1 216 сообщений
  • Имя:Vārds
  • Фамилия:Uzvārds
  • Город:Рига

Отправлено 11 Ноябрь 2014 - 05:41

Количество циклов при полной разрядке- 50

Количество циклов при разрядке 20%- 1000

Я не в курсе, конечно, сколько там от неё К-5 кушает без аккумулятора, но вообще RTC потребляют такой мизер, что даже такой кнопки им хватает на месяц, если не на год. А если аккумулятор вытаскивать только для зарядки- то она не то что на 20%, а даже на 1% разрядиться не успеет.

Никакой гадости не вижу.

Сообщение отредактировал elektrolitr: 11 Ноябрь 2014 - 05:45


#11 пентаклубовец

  • Пользователь
  • 248 сообщений
  • Город:Харьков

Отправлено 11 Ноябрь 2014 - 12:36

всем спасибо. вот ещё подскажите с каких болтиков начать откручивать? схема разборки к-5 есть?
интересно, но у меня в самом начале она не работала. может контакта не было? всё увижу при визуальном осмотре

#12 KuJIJIeP

  • Пользователь
  • 315 сообщений
  • Имя:Андрей
  • Город:СПб

Отправлено 11 Ноябрь 2014 - 17:15

пентаклубовец, вроде, все начинают с низа камеры.
Есть тема с примерами.

P.S.Кроме того, обратите внимание, что батарейка распаяна на плате (по крайней мере на к-7).

#13 пентаклубовец

  • Пользователь
  • 248 сообщений
  • Город:Харьков

Отправлено 13 Ноябрь 2014 - 11:40

спасибо, киллер.
на выходных займусь. потом отпишусь

#14 пентаклубовец

  • Пользователь
  • 248 сообщений
  • Город:Харьков

Отправлено 22 Ноябрь 2014 - 15:57

всем здрасьте.
вообщем разборка к-5,7 с наскока не берётся
всё делал как здесь
http://photographyba...-k-7-rear-dial/
вытащил батарею, флешку и снял наглазник.
сначала низ без проблем 10 винтиков. снял нижнюю крышку, протер крышку внутри. пыль есть.
дальше тоже просто. по бокам 2 и 3 винтика. 2 винта в районе наглазника. и всё. похоже задняя часть без снятия верха не снимается.
дальше помимо видных винтиков есть и потайной. остановился, почухав репу. чего я добьюсь? батарея наверное находится снизу а не наверху платы как я думал .
а если окажется припаянной? и запасной к тому же нет....
оставил я это дело. закрутил всё назад. зарядил два аккума и буду разряжать их. т.е. режим автовыкл. отключил. дней 7. посмотрим на результат

#15 пентаклубовец

  • Пользователь
  • 248 сообщений
  • Город:Харьков

Отправлено 26 Ноябрь 2014 - 11:47

оставил фотик включенным на 4 суток. систематически менял аккум. результат зарядки батарейки ноль.

#16 donvostok

  • Пользователь
  • 14 856 сообщений
  • Имя:Евгений
  • Город:Город благих вестей

Отправлено 06 Сентябрь 2016 - 09:34

Граждане форумчане.
Хоть один человек менял на пентаксах сию батарейку (литиевый аккумулятор TS518FE) самостоятельно???

Сообщение отредактировал donvostok: 06 Сентябрь 2016 - 09:34


#17 Elkind

  • Пользователь
  • 607 сообщений
  • Город:812

Отправлено 04 Январь 2017 - 15:02

вопрос в том, где взять эту батарейку. даже на ебеях найти не могу (..
а так — проблем не вижу никаких.

Сообщение отредактировал Elkind: 04 Январь 2017 - 15:04


#18 donvostok

  • Пользователь
  • 14 856 сообщений
  • Имя:Евгений
  • Город:Город благих вестей

Отправлено 04 Январь 2017 - 16:42

Просмотр сообщенияElkind сказал:

вопрос в том, где взять эту батарейку. даже на ебеях найти не могу (.. а так — проблем не вижу никаких.
В том то и вопрос. Аналогично не могу найти.
Созреваю на:
1. поставить любой аналог. Есть их. Только 1.5в нет, а есть 3в
2. поставить ионистор (этих на ибеях хватает)
3. выкусить его нафиг и ничего не ставить. Единственная проблема - каждый раз при замене аккумов выставлять дату и время.
Так делают ребята олимпусоводы (вычитал у них на форуме). ПРоблема аналогичная - начинаются траблы по питанию, пока не выкусишь эту чертову таблетку.

Сообщение отредактировал donvostok: 04 Январь 2017 - 16:44


#19 Elkind

  • Пользователь
  • 607 сообщений
  • Город:812

Отправлено 04 Январь 2017 - 16:58

Просмотр сообщенияdonvostok (04 Январь 2017 - 16:42) писал:

Созреваю на:
1. 3В годного формфактора тоже не так просто найти.
2. ионистр?.. такого зверя не знаю. не электронщик я, хоть паяльник держу в руках уверенно. погуглим. если оно спасет внутренние мозги камеры, то это решение и для современных аппаратов, и для истов и команды.
3. не, не вариант. данное решение должно помочь избавиться от косяков с питанием старых камер. У меня, на пример, лежит К-х купаный, и бортовой элемент дохлый (что логично). так камера на любые батарейки/акумы показывает половину заряда в лучшем случае.
4! сообразил! найти донора и снять элемент с него. у меня, к примеру, есть одна–две дохлых матерей как раз от К-р. Они не купаные и не ушатанные. Просто дохлые ).. Надо будет на К-х как раз и проверить.

#20 donvostok

  • Пользователь
  • 14 856 сообщений
  • Имя:Евгений
  • Город:Город благих вестей

Отправлено 04 Январь 2017 - 17:08

Просмотр сообщенияElkind сказал:

найти донора и снять элемент с него. у меня, к примеру, есть одна–две дохлых матерей как раз от К-р. Они не купаные и не ушатанные. Просто дохлые ).. Надо будет на К-х как раз и проверить.
Жду результат с нетерпением.
Но: паять нужно очень аккуратно навесив на таблетку что то типа радиатора.
Они очень легко гробятся, да еще и разорвать может с риском для здоровья (это вычитал на других форумах, где таблетку меняли в разных не фото девайсах)

#21 Lotar

  • Пользователь
  • 2 сообщений

Отправлено 24 Июль 2017 - 12:22

Добрый день. Решил тоже сменить в Pentax k-r внутреннюю батарейку.
Увы но маркировки кроме (100C на ножке) нет, да и полностью разряжена.
Большой вопрос у кого есть возможность или точно знает: какой номинал 1,5 или 3 вольта?
По спецификации на выше указанную ts518fe 1,5 вольта, диаметр 5,8 мм.
У меня на k-r 6,4 мм, но таких размеров нет. Следующая за 5,8 мм идёт 6,8 мм, а там 1,5 и 2 и 3 вольта.
На просторах интернета инфы почти нет, на одном сайте некто утверждал, что именно 3 вольта?

Посоветуйте.

Сообщение отредактировал Lotar: 24 Июль 2017 - 13:22


#22 donvostok

  • Пользователь
  • 14 856 сообщений
  • Имя:Евгений
  • Город:Город благих вестей

Отправлено 25 Июль 2017 - 04:59

Просмотр сообщенияLotar сказал:

какой номинал 1,5 или 3 вольта?
Померить напряжение зарядки на аккуме?
А если ионистор поставить?
В любом случае, буду менять. Только вот лень-матушку поборю:)

Просмотр сообщенияLotar сказал:

У меня на k-r 6,4 мм
А на k-r какой вольтаж?

#23 Lotar

  • Пользователь
  • 2 сообщений

Отправлено 25 Июль 2017 - 11:08

Разряжена полностью, поэтому и спрашиваю. Фотик даёт 2,54 вольта без батареи, читай нагрузки. По идее глядя маркировки https://www.digikey....L35E-ND/1887171 заряд 1,5-3 вольта это она. Только смущают размеры там 6.8-2.1 а у меня 6.4-1.4.
Короче ищу на 1,5 вольта. В России есть http://www.chipfind....teries/lithium/, а у нас в Беларуси увы.
А так конечно хочу сказать Большое спасибо Pentax за батарейки без каких-либо надписей и замену на пару дней если не недель.

#24 donvostok

  • Пользователь
  • 14 856 сообщений
  • Имя:Евгений
  • Город:Город благих вестей

Отправлено 12 Сентябрь 2017 - 10:32

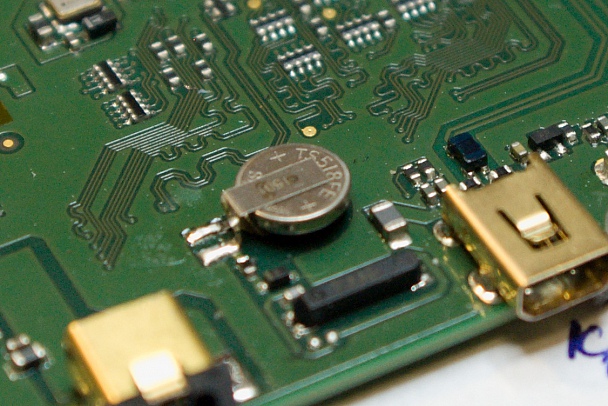

В Pentax k-5 стоИт именно литиевый аккумулятор TS518FE.
Фото прикрепляю:

Прикрепленные изображения

  • Прикрепленное изображение: батарейка.jpg


#25 Movikol

  • Пользователь
  • 44 сообщений

Отправлено 12 Сентябрь 2017 - 15:56

Просмотр сообщенияElkind (04 Январь 2017 - 16:58) писал:

1. 3В годного формфактора тоже не так просто найти.
2. ионистр?.. такого зверя не знаю. не электронщик я, хоть паяльник держу в руках уверенно. погуглим. если оно спасет внутренние мозги камеры, то это решение и для современных аппаратов, и для истов и команды.
3. не, не вариант. данное решение должно помочь избавиться от косяков с питанием старых камер. У меня, на пример, лежит К-х купаный, и бортовой элемент дохлый (что логично). так камера на любые батарейки/акумы показывает половину заряда в лучшем случае.
4! сообразил! найти донора и снять элемент с него. у меня, к примеру, есть одна–две дохлых матерей как раз от К-р. Они не купаные и не ушатанные. Просто дохлые ).. Надо будет на К-х как раз и проверить.
Уважаемый donvostok, у меня сдох этот элемент на Pentax К-r, поэтому очень интересно что там за "чудо". Покажите пожалуйста его фотографию, если можно, и какая его маркировка?

#26 donvostok

  • Пользователь
  • 14 856 сообщений
  • Имя:Евгений
  • Город:Город благих вестей

Отправлено 12 Сентябрь 2017 - 17:50

Просмотр сообщенияMovikol сказал:

у меня сдох этот элемент на Pentax К-r, поэтому очень интересно что там за "чудо"
Постараюсь суммировать информацию:
1. Конкретно в К-5 стоит литиевый аккумулятор TS518FE.
2. Спецификация на данный аккум
3. Особенности: Количество циклов при полной разрядке- 50
Количество циклов при разрядке 20%- 1000
4. Даже если найти оригинал - при пайке перегревать не рекомендуется! Паять либо с радиатором, либо с другим вариантом охлаждения (идеи есть в тырнетах)
5. Аналоги:
- ионистор. НМВ - наилучшая замена. Место на плате позволяет использовать раз в 5 больше по диаметру, и 1,5 по высоте. Точнее замеряю - скажу.
- аккум. Подбирать по параметрам:
напряжение зарядки - 1.5 to 3.0V
Nominal Capacity (Voltage Range V) (mAh) - 1,5-2,5

6. Сдыхает в основном при использовании АА аккумов где напряжение ниже 1,5в (как правило 1.2в). Не важно - энелупы, или другие. Спасают только NiZn или другие на напряжение 1,5-1,6вольта.

ИМХО.


#27 Movikol

  • Пользователь
  • 44 сообщений

Отправлено 06 Октябрь 2017 - 11:54

А вот в Pentax R-r установлен немного другой аккумулятор, без маркировки, но похоже - MS614SE-FL28E, в интернет магазинах есть в продаже. Он очень похож на 518, но на миллиметр больше диаметром и циклов перезарядки - 100.

Сообщение отредактировал Movikol: 06 Октябрь 2017 - 11:58


#28 donvostok

  • Пользователь
  • 14 856 сообщений
  • Имя:Евгений
  • Город:Город благих вестей

Отправлено 06 Октябрь 2017 - 12:50

Просмотр сообщенияMovikol сказал:

Pentax R-r установлен немного другой аккумулятор, без маркировки, но похоже - MS614SE-FL28E, в интернет магазинах есть в продаже.
А в каких магазинах вы его видели?

#29 donvostok

  • Пользователь
  • 14 856 сообщений
  • Имя:Евгений
  • Город:Город благих вестей

Отправлено 06 Октябрь 2017 - 12:55

Просмотр сообщенияMovikol сказал:

циклов перезарядки - 100.
При полной разрядке.
При 20% разрядке - 1000
MS614SE-FL28E

#30 savok

  • Пользователь
  • 7 168 сообщений
  • Имя:Сергей
  • Отчество:Валентинович
  • Город:Тольятти

Отправлено 06 Октябрь 2017 - 15:01

У меня такое предложение, вывести провода под резиновую заглушку выходов. Ну да не по феншую.
