Слайд-копир



Сообщений в теме: 95

#1 Гость_Донки-хот_*

  • Гость

Отправлено 26 March 2011 - 14:19

Прикрепленное изображение: 100_0779.jpg

Из пластмассовой бленды от Ю-37 и коробочки слим от DVD RW диска. Два удлиннительных кольца: а) 52х52х15мм
б) автофокусное (с отвёрткой) макрокольцо 25мм.

После сравнения А50/2,0 и DA50-200 на широком конце, видимо буду изготавливать такую штуку под DA50-200. Удивительно, но зум на открытой (4,5) и фикс на f4,5 показали одинаковую резкость и детализацию, а зум ещё и большую контрастность.

Сообщение отредактировал Донки-хот: 26 March 2011 - 15:11


#2 paolo_cocoa

  • Пользователь
  • 2747 сообщений

Отправлено 04 June 2011 - 10:33

Самый больной для меня вопрос - как устроить хорошую параллельность плоскости пленки и матрицы? Или при аккуратном изготовлении держателя все получится "на автомате"?

#3 Гость_+79857682457_*

  • Гость

Отправлено 04 June 2011 - 10:57

Просмотр сообщенияpaolo_cocoa (4.6.2011, 11:32) писал:

Или при аккуратном изготовлении держателя все получится "на автомате"?
По идее всё должно получиться "на автомате", если бленда не бракованная или не самодельная.

#4 paolo_cocoa

  • Пользователь
  • 2747 сообщений

Отправлено 04 June 2011 - 14:32

Спасибо, попробую. Пока переснимал просто слайд дубликатором, чего-то разонравилось. Еще бы бленду найти, чтобы 120 тип крыла:)

#5 Гость_+79857682457_*

  • Гость

Отправлено 04 June 2011 - 14:56

Просмотр сообщенияpaolo_cocoa (4.6.2011, 15:31) писал:

Еще бы бленду найти, чтобы 120 тип крыла:)
Обратите внимание на пластиковые контейнеры для хранения продуктов, на пластиковые-же стаканы и вазы для цветов. Главное, чтобы в "горлышко" поместился кадр (6х6; 6х7; 6х9). А вклеить в донышко оправу от фильтра, не составит труда.

#6 paolo_cocoa

  • Пользователь
  • 2747 сообщений

Отправлено 04 June 2011 - 23:56

Спасибо за идеи!

#7 Vladimir P

    Сельский фотограф-теоретик

  • Пользователь
  • 5189 сообщений
  • Город:Сибирь, однако

Отправлено 05 June 2011 - 04:46

Просмотр сообщенияpaolo_cocoa (4.6.2011, 14:32) писал:

как устроить хорошую параллельность плоскости пленки и матрицы?
Увы, плёнка часто бывает просто кривой. А слайды - невероятно кривыми. Хотя это всё от условия хранения зависит, если много лет в стрипах под небольшой нагрузкой - то не так заметно.

#8 classicrock

  • Пользователь
  • 5201 сообщений

Отправлено 05 June 2011 - 08:27

Но в итоге купил сканер. :)

Сообщение отредактировал classicrock: 05 June 2011 - 08:28


#9 Гость_+79857682457_*

  • Гость

Отправлено 05 June 2011 - 09:03

Просмотр сообщенияclassicrock (5.6.2011, 9:26) писал:

Но в итоге купил сканер. :)
Я наоборот имея хороший планшетник и плёночник, после опробывания этой штуки - плёночный сканер продаю.

ЗЫ: Первое, что я сделал бы получив такую штуку, выбросил бы матовое стекло.

#10 classicrock

  • Пользователь
  • 5201 сообщений

Отправлено 05 June 2011 - 09:23

Просмотр сообщения+79857682457 (5.6.2011, 9:02) писал:


Если плёнка ровная то что-то и получается

:)
Сканер универсальнее - можно документы копировать.

Просмотр сообщения+79857682457 (5.6.2011, 9:02) писал:


ЗЫ: Первое, что я сделал бы получив такую штуку, выбросил бы матовое стекло.
А на что оно по твоему сильно влияет? Я с ним просто на солнце в окне направлял.

#11 Гость_+79857682457_*

  • Гость

Отправлено 05 June 2011 - 13:38

Просмотр сообщенияclassicrock (5.6.2011, 10:22) писал:

А на что оно по твоему сильно влияет?
На ББ, чувствительность системы, равномерность освещения и на видимые артефакты похожие на шумы, если качество матирования невысокое. Ну и лишние поверхности требующие систематического внимания и ухода. :)

#12 classicrock

  • Пользователь
  • 5201 сообщений

Отправлено 05 June 2011 - 17:27

Просмотр сообщения+79857682457 (5.6.2011, 13:37) писал:

На ББ, ...Ну и лишние поверхности ...
Спасибо за идею про ББ, надо попробовать как-то без а то на цвете фигня получалась.

#13 Гость_+79857682457_*

  • Гость

Отправлено 05 June 2011 - 20:06

Просмотр сообщенияclassicrock (5.6.2011, 18:26) писал:

Спасибо за идею про ББ.
На здоровье, попробуешь отпишись о результате. :)

#14 Hijaq

  • Пользователь
  • 107 сообщений

Отправлено 09 June 2011 - 09:49

Просмотр сообщенияclassicrock (5.6.2011, 8:26) писал:

Но в итоге купил сканер. :)
classicrock, если не секрет где Вы купили такой модуль? Видно, что изготовление заводское.

#15 Гость_+79857682457_*

  • Гость

Отправлено 09 June 2011 - 10:04

Просмотр сообщенияHijaq (9.6.2011, 10:48) писал:

Видно, что изготовление заводское.

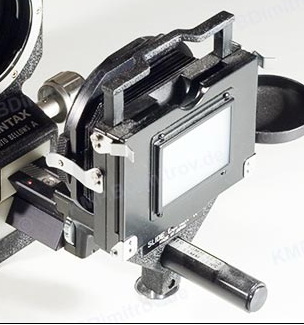

Прикрепленное изображение: IMGP0001..jpg
Судя по надписи на шильдике, "slide copiеr M", в своё время, производил PENTAX. :)

Сообщение отредактировал +79857682457: 09 June 2011 - 10:11


#16 classicrock

  • Пользователь
  • 5201 сообщений

Отправлено 09 June 2011 - 12:28

Просмотр сообщенияHijaq (9.6.2011, 9:48) писал:

classicrock, если не секрет где Вы купили такой модуль? Видно, что изготовление заводское.
Всё покупалось у нас в магазине, видимо из старых запасов. Слайдкопиры ещё идут в комплекте с макромехами.


Просмотр сообщения+79857682457 (5.6.2011, 20:05) писал:

На здоровье, попробуешь отпишись о результате. :)
Отпишусь, когда будет вдохновение опять эту кракозябру собирать :)

Просмотр сообщенияHijaq (9.6.2011, 9:48) писал:

Это вот из этого собрано
Прикрепленное изображение: post_2844_1307384857.jpg
Прикрепленное изображение: post_2844_1307384887.jpg
Прикрепленное изображение: post_2844_1307384906.jpg
Прикрепленное изображение: post_2844_1307384921.jpg
Прикрепленное изображение: post_2844_1307384937.jpg
ну и кое-что по мелочам.

#17 afbezgin

  • Пользователь
  • 68 сообщений

Отправлено 18 October 2011 - 15:39

У нас практически один в один выпускали !

#18 SergeyDr

  • Пользователь
  • 144 сообщений

Отправлено 21 June 2012 - 20:51

Проблема оцифровки слайдов встала передо мной, когда сгорела последняя лампа в устройстве для просмотра слайдов, а в продаже такого раритета нет. Да и весь этот антураж с затемнением комнаты и натягиванием простыни в качестве экрана, уже порядком надоел. Первое, что пришло в голову, это воспользоваться услугами профессионалов, но, увидев прейскурант, тотчас захотелось что-нибудь подешевле. Я всерьез не рассматривал покупку профессионального сканера, но попробовал в работе Mustek BearPaw 4800TA Pro, взяв его на время с работы. Оказалось, что аппарат сканирует не только слайд или негатив, но также и все царапины, которых, естественно, на пленках имеется большое количество. Конечно, можно заняться ретушью в фотошопе, но это отнимает много времени. В Интернете прочитал статью Jonnihttp://club.foto.ru/info/articles/article.php?id=108«Слайд сканер из цифрового фотоаппарата». Идея очень понравилась, за исключением дизайна устройства и фотоаппарата. Я воспользовался PentaxK100DSuper + переходник на резьбу М-42 и Гелиос 44-2 с кольцами для макросъемки.

Для воплощения идеи в жизнь потребовалось немного: плотный картон (использовал пустые банки из-под растворимого цикория), кусок стекла (дали совершенно бесплатно в мастерской по резке стекла), стеклорез, четыре одежных крючка и отрезок шляпной резинки (выпросил у жены). В дополнение к этому: толстая нитка и небольшой кусочек недоэкспонированной рентгеновской пленки (осталась после рентгенологического исследования собственных легких).

Прикрепленные изображения

  • Прикрепленное изображение: Jonny.jpg
  • Прикрепленное изображение: Фото 1.jpg


#19 SergeyDr

  • Пользователь
  • 144 сообщений

Отправлено 21 June 2012 - 20:56

Из картона склеил два цилиндра длиной 4 и 13 см, диаметром 6 см (размеры для Гелиоса 44-2 с двумя кольцами, без среднего). Из стекла вырезал 3 круга чуть меньшего диаметра, чтобы их можно было закрепить внутри цилиндров (в мастерской вырежут, точнее, высверлят, за считанные минуты, однако за каждый придется заплатить около 100 руб., и не факт, что их не поцарапают). Один стеклянный круг сделал матовым с помощью грубой шкурки. Из рентгеновской пленки вырезал круг с прямоугольным отверстием посередине по размеру слайда, приклеив его к одному из прозрачных стекол.


Собрал устройство, зафиксировав стекла внутри картонных цилиндров с помощью смекалки и обычного канцелярского клея. Крючки закрепил при помощи нитки и клея, они необходимы для соединения половинок в одно целое с помощью резинок.


Для центровки слайда использовал тонкую бумажную ленту, просунутую сквозь перфорированные отверстия сбоку пленки. Устройство с помещенным внутри слайдом надевается на объектив, диафрагму необходимо прикрыть до 8-16, для лучшего наведения на резкость. В качестве источника света использовал небо в солнечный день. Снимать, естественно, в режиме RAW.

Что удивительно, многих дефектов пленки не видно в конечном продукте, поэтому требуется минимальная обработка на компьютере. Пробовал снимать негативы, но Pentax очень сильно промахивается с передачей цвета в данной ситуации, и последующая обработка отнимает много времени, со слайдами подобной проблемы нет.

Вы можете оценить полученный результат (слайду больше 20 лет).



Прикрепленные изображения

  • Прикрепленное изображение: Фото 2.jpg
  • Прикрепленное изображение: Фото 3.jpg
  • Прикрепленное изображение: Фото 4.jpg
  • Прикрепленное изображение: Я на вербл юде smaii.jpg


#20 SergeyDr

  • Пользователь
  • 144 сообщений

Отправлено 21 June 2012 - 21:18

Добавлю еще пару примеров

Прикрепленные изображения

  • Прикрепленное изображение: Вова small.jpg
  • Прикрепленное изображение: Дети small.jpg


#21 SergeyDr

  • Пользователь
  • 144 сообщений

Отправлено 22 June 2012 - 08:19

Еще один слайд, с которого получилась неплохая фотография 10х15

Прикрепленные изображения

  • Прикрепленное изображение: Дед small.jpg


#22 _Александр_

  • Пользователь
  • 1940 сообщений
  • Город:Петербург

Отправлено 22 June 2012 - 12:07

Спасибо. Давно собирался такую штуку сделать.
Можно посмотреть покрупнее как устроен слайдоприёмник?

#23 SergeyDr

  • Пользователь
  • 144 сообщений

Отправлено 22 June 2012 - 13:58

Сделал две дополнительных фотографии устройства

Прикрепленные изображения

  • Прикрепленное изображение: add.jpg
  • Прикрепленное изображение: add 2.jpg


#24 smolinka

  • Пользователь
  • 560 сообщений
  • Город:Москва

Отправлено 25 June 2012 - 16:00

Вот мой аппарат. Что бы не выкладывать много фоток - укажу ссылки по этапам постройки :-)

http://forum.auto.ru...tml#post-493888

http://forum.auto.ru/photo/495026.html

http://forum.auto.ru/photo/495861.html


#25 SergeyDr

  • Пользователь
  • 144 сообщений

Отправлено 25 June 2012 - 16:29

Очень интересный аппарат, но мой мне нравится больше, своей компактностью и низкой стоимостью расходных материалов.

#26 Дедтормоз

  • Пользователь.
  • 3746 сообщений
  • Город:деревня Беляевка

Отправлено 30 December 2012 - 13:21

Вот ещё один образец очумелой мысли. На этот раз приставка к тёткиному макрику SEL30M35.

http://fotki.yandex....vr/view/548457/

Состоит из бленды и пары корпусов от фильтров 49мм.
Важно!: Расстояние от плоскости плёнки до "родной" бленды объектива - 30мм.

http://fotki.yandex....vr/view/548686/

Сообщение отредактировал Дедтормоз: 30 December 2012 - 13:30


#27 glass99

  • Пользователь
  • 1729 сообщений
  • Город:Москва

Отправлено 30 December 2012 - 13:37

Просмотр сообщенияДедтормоз (30 December 2012 - 13:21) писал:


...хоть Эпсоном 4490 сканирую, но, всё равно - интересно. А рамка кадрирующая (фильмодержатель) как изготовлена?

#28 Дедтормоз

  • Пользователь.
  • 3746 сообщений
  • Город:деревня Беляевка

Отправлено 30 December 2012 - 14:04

Просмотр сообщенияglass99 (30 December 2012 - 13:37) писал:

...хоть Эпсоном 4490 сканирую, но, всё равно - интересно. А рамка кадрирующая (фильмодержатель) как изготовлена?
У меня есть и Эпсон 4450 и Канен FS2710 Планшетник не устраивает по качеству, слайд сканер не устраивает по скорости и замороченности подключения SCASI.
"Лентопротяжка" изготовлена из материала от коробочки компакт диска.

и покрашена в "радикально чёрный цвет".

Сообщение отредактировал Дедтормоз: 30 December 2012 - 14:05


#29 glass99

  • Пользователь
  • 1729 сообщений
  • Город:Москва

Отправлено 30 December 2012 - 14:19

...коробочка CD - супер!))) Блин, не удержусь - украду ведь идею))) Тем паче, что красить мне проще - сначала песком пробить могу. Или вообще - прозрачную часть просто чёрным матовым Оракалом проклеить можно.

4450 - не пользовался, 4490 - для широкой плёнки - нормальный бюджетный вариант (я года 3 так сканировал плёнки с Мамии 645-й). С узкой - сложнее, особенно, если она скручивается. Но качество сканирования (с последующей печатью сканов), всё равно - было повыше, чем при прямой печати с плёнки в минилабе... Но - муторно это, безусловно. Пыль, настройки, доведение до ума в ФШ...

#30 Дедтормоз

  • Пользователь.
  • 3746 сообщений
  • Город:деревня Беляевка

Отправлено 30 December 2012 - 14:46

Просмотр сообщенияglass99 (30 December 2012 - 14:19) писал:

...коробочка CD - супер!))) Блин, не удержусь - украду ведь идею))) прозрачную часть просто чёрным матовым Оракалом проклеить можно.
Да наздоровье. Тем более, что оракал, там и без того присутствует.
Чтобы не писать много букв, предлагаю ознакомиться с фото. Всё станет понятно. Эта стекляшка изготовлена мной для пересъёмки коробленых и гнутых плёнок.


Сообщение отредактировал Дедтормоз: 18 January 2013 - 16:23
