Сообщений в теме: 702

[Sealek]

kUkU (30.11.2008, 3:15) писал:

Результат моих измерений: объективы А, А и ФА имеют ход 4,2мм. К-объективы - ок.5мм. ...

У FA и DA-линз ход связан с числом стопов по формуле, написанной выше. У М, К - линз с установкой диафрагмы с кольца объектива, ход может быть другой.

kUkU (30.11.2008, 3:15) писал:

...Видимо, камера в режиме М отпускает активатор "со всей дури", а в других режимах до точного значения диафрагмы...

Вы правы.

Сообщение отредактировал Sealek: 01 December 2008 - 12:26

[gag]

Люди добрые подскажите пожалуйста.. каким образом устроен переключатель режима А? достался разобранный объектив ... не пойму как этот преключатель работает

[Marvin]

gag (5.1.2009, 21:15) писал:

Люди добрые подскажите пожалуйста.. каким образом устроен переключатель режима А? достался разобранный объектив ... не пойму как этот преключатель работает

Вечером разбирал vivitar a28 там этот переключатель замыкает контакт на корпус, вроде бы...
Соответственно вопрос: зачем делать контакт подпружиненый? вроде бы контакты с тушки и так достают.

Сообщение отредактировал Marvin: 06 January 2009 - 00:26

[gag]

Marvin (5.1.2009, 23:05) писал:

Вечером разбирал vivitar a28 там этот переключатель замыкает контакт на корпус, вроде бы...
Соответственно вопрос: зачем делать контакт подпружиненый? вроде бы контакты с тушки и так достают.

контакт подпружиненный.. потому, что на тушке принимающий контакт утоплен..

мой вопрос не в том...

я бы хотел узнать.. как работает переключатель из М в А

[Marvin]

gag (6.1.2009, 1:48) писал:

контакт подпружиненный.. потому, что на тушке принимающий контакт утоплен..
мой вопрос не в том...
я бы хотел узнать.. как работает переключатель из М в А

Посмотрел тушку.. ничего там не утоплено, такие же подпружиненые шарики. (до плоскости они достают и если объектив ""М", замыкаются, а если у объектива закрашеный метал на байонете (как мой 55/1,7), замыкаться не будет и не будет подтверждения фокусировки.. надо в меню включать чтото про резьбовые объективы (или отскребать краску))

Хочу попробывать переделать 135/2,8 без контакта, а только заизолировав нужные.

И про переключатель:
под контактами в объективе небольшая платка, на ней ключ (небольшая пластинка соединенная с подпружиненым контактом, а другой конец цепи на корпус идет), когда кольцо становится в положение "А" на этот ключ надавливает выступ от кольца и замыкает контакт.

[V.A.]

Marvin (6.1.2009, 15:02) писал:

Посмотрел тушку.. ничего там не утоплено, такие же подпружиненые шарики

Наверное невнимательно смотрели. Кроме них есть ещё и утопленный контакт.

[gag]

Marvin (6.1.2009, 15:02) писал:

Посмотрел тушку.. ничего там не утоплено, такие же подпружиненые шарики. (до плоскости они достают и если объектив ""М", замыкаются, а если у объектива закрашеный метал на байонете (как мой 55/1,7), замыкаться не будет и не будет подтверждения фокусировки.. надо в меню включать чтото про резьбовые объективы (или отскребать краску))

Хочу попробывать переделать 135/2,8 без контакта, а только заизолировав нужные.

И про переключатель:
под контактами в объективе небольшая платка, на ней ключ (небольшая пластинка соединенная с подпружиненым контактом, а другой конец цепи на корпус идет), когда кольцо становится в положение "А" на этот ключ надавливает выступ от кольца и замыкает контакт.

один котакт утоплен... именно тот, что отвечает за объективы серри А

про ключ так нич0 и не понял.. каким образом он не замыкаетья?

Сообщение отредактировал gag: 07 January 2009 - 00:21

[Marvin]

gag (7.1.2009, 0:18) писал:

один котакт утоплен... именно тот, что отвечает за объективы серри А

про ключ так нич0 и не понял.. каким образом он не замыкаетья?

Если грубо в одной плоскости, то вот так: :-)

Синее- изолятор, зеленое - ключ, голубое - кольцо выбора диафрагм, черное-неподвижная часть.
То есть НЕ замыкается он тем что есть зазор, а подпружиненый контакт находится в изолирующей трубке
Когда кольцо ставиться в положение А, ключ замыкается..

[gag]

Marvin (7.1.2009, 6:32) писал:

Если грубо в одной плоскости, то вот так: :-)
attachment
Синее- изолятор, зеленое - ключ, голубое - кольцо выбора диафрагм, черное-неподвижная часть.
То есть НЕ замыкается он тем что есть зазор, а подпружиненый контакт находится в изолирующей трубке
Когда кольцо ставиться в положение А, ключ замыкается..

да... видимо дело плохо

у меня в наличии есть только сам контакт, пружину взял из другого дохлого объектива.. изолирующей трубки нет совсем.. видимо будет у меня объектив без диафрагменного кольца

[Marvin]

gag (7.1.2009, 11:52) писал:

у меня в наличии есть только сам контакт, пружину взял из другого дохлого объектива.. изолирующей трубки нет совсем.. видимо будет у меня объектив без диафрагменного кольца

А я хочу приспособить контакт из вивитара (там лишний есть :-)) если трубка не вытащится, буду искать чем заменить, может стержень от ручки или еще что-нибудь..
Переключатель А/М можно попробывать сделать, чтобы замыкало, когда кольцо на макс. закрытой диафрагме. Не обязательно такой же конструкции как на рисунке. Эпоксидкой, паяльником и др. уже запасся :-)

Что нибудь вроде этого... Контакт подпружинен пластиной, в положении 22 замыкается на кольцо диафрагм будет.. (оно металическое) Потом посмотрю как там с местом дело обстоит внути :-) Может будет тоже без кольца.. Посмотрел, там места нет, сразу толстое металическое кольцо (в 135мм объективе) - сделан кстати намного продуманее вивитара 28/28, даже привод диафрагмы на подшипнике...
Пока проблема - чем просверлить аккуратно отверстия.

upd: Я так понимаю, чтобы камера знала что у объктива диафрагма 2,8-22, нужно изолировать 2 контакта? первый и шестой


"Электронная начинка" Vivitar A28/2.8 :-) (дорожка уходит к контакту для камер Ricoh (вроде бы))

Сообщение отредактировал Marvin: 07 January 2009 - 13:14

[gag]

Так и не понимаю... как организован переключатель

штука, которая поднимает и опускает подпружиненый контакт при смене режимов А и М.. металическая прислонена к металиеской раме в котороую крепиться байонет... т.к. обеспечивает постоянный электирческий контакт корпуса объективы и тушки.. независимо от положения переключателя..

разьесните ктонить...

[Marvin]

gag (8.1.2009, 0:24) писал:

штука, которая поднимает и опускает подпружиненый контакт при смене режимов А и М.. металическая прислонена к металиеской раме в котороую крепиться байонет... т.к. обеспечивает постоянный электирческий контакт корпуса объективы и тушки.. независимо от положения переключателя..

В каком месте "металлическая штука прислонена к металлической раме"? Везде изоляция... Сверху тоже ничего не задевает, когда объектив собран.
Кликните по картинке, рассмотрите по внимательнее :-)

Сообщение отредактировал Marvin: 08 January 2009 - 04:40

[gag]

у моих пентаксов серии А совершенно другой принцип переключателя, подъемная стойка вертикально прижимается к раме объектива и накакой изолирующий прокладки там нет

Сообщение отредактировал gag: 16 January 2009 - 23:00

[gag]

так в режиме А:


так в режиме М:


с боку хорошо видно, что подъемная площадка, на которую опирается пружина контакта, постоянно находится в контакте с рамой объектива:


разъясните пожалуйста... как это работает?

Сообщение отредактировал gag: 16 January 2009 - 00:33

[Sealek]

gag (16.1.2009, 3:16) писал:

... как это работает?

Для отключения "А", т.е. установки "М" достаточно нарушить режим обмена линзы с тушкой по любому из контактов - №3 или №7. Для этого нужно разорвать соединение с корпусом. Содержание фоторафий не понял.

Сообщение отредактировал Sealek: 16 January 2009 - 07:57

[novi4ok]

Если я правильно понял фотографии,то эта скобка при переключении упирается в контакт,который сняли вместе с хвостом объектива,чтобы показать её.
Этим и обеспечивается переключение режимов.

Сообщение отредактировал novi4ok: 16 January 2009 - 07:55

[gag]

novi4ok (16.1.2009, 7:52) писал:

Если я правильно понял фотографии,то эта скобка при переключении упирается в контакт,который сняли вместе с хвостом объектива,чтобы показать её.
Этим и обеспечивается переключение режимов.

немного не так...контакт постоянно находится на этой вертикальной стойке, а она при переключении в режим А опускается на горизонтальную пластину, которая имеет контакты связанные с крышкой байонета, но непонятно зачем все эти ухищрения, когда вертикальная стойка и сам контакт сами по себе постоянно касаются корпуса объектива

Сообщение отредактировал gag: 16 January 2009 - 19:33

[gag]

Sealek (16.1.2009, 6:17) писал:

Для отключения "А", т.е. установки "М" достаточно нарушить режим обмена линзы с тушкой по любому из контактов - №3 или №7. Для этого нужно разорвать соединение с корпусом. Содержание фоторафий не понял.

смысл то и так был ясен.. не понятно каким образом организованно изоляция при переключении режимов именно в моем примере... когда в обоих положениях переключателя подпружиненный контакт обеспечивает электрическую связь с тушкой..

говоря проще... помогите, кто знает.. как сделать так, чтобы переключатель работал.. сейчас всегда тушка видит объектив, т.е. режим А

[Marvin]

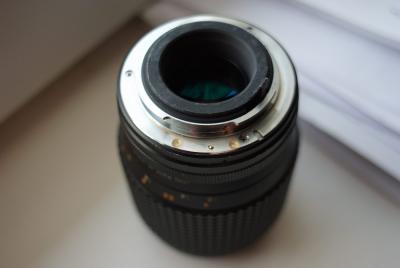

Переделал наконец то 135/2,8 :-)
Не очень аккуратно получилось, ну да ладно, главное работает.

Контакт подпружинил эластичной резиной временно.
Отверстия сверлил диаметром 2мм, снял фаску и залил эпоксидной смолой(с лицевой стороны скотчем заклеил, заливал с тыльной)
Пока не снимал особо, но вроде на всех диафрагмах работает. На некоторых диафрагмах пересвечивает немного (8-16).

gag (16.1.2009, 17:13) писал:

говоря проще... помогите, кто знает.. как сделать так, чтобы переключатель работал.. сейчас всегда тушка видит объектив, т.е. режим А

А зачем переключать? в М режиме снимать можно..

[Sealek]

Marvin (11.2.2009, 13:57) писал:

...На некоторых диафрагмах пересвечивает немного (8-16)...

Если хочется идеального на всех диафрагмах, то диафрагменный диск надо делать новый. Но это высший пилотаж. Не призываю к этому, но Вы проверьте ход активатора на объективе (выступающая лапка). Ход (в мм) должен быть равен 0,75хЧисло стопов. (Я не знаю диапазон диафрагм у Вас, поэтому сосчитайте сами). Если реальный ход больше рассчетного, то будут пересветы. Если в норме - причина в нелинейности этого привода или в неотрегулированности размера закрытой диафрагмы.

[Marvin]

Sealek (11.2.2009, 14:47) писал:

...

Ход пока что не измерял...
Экран монитора снял на разных диафрагмах:

Дальше до 22 яркость не изменяется. (или чуть светлее становится)

Переделывать наверное ничего не буду, пока что устраивает результат :-)

Сообщение отредактировал Marvin: 11 February 2009 - 15:53

[gag]

Собираю задники от объективов, чтобы нести в завод сверлить отверстия для переделки.. и решил прихватить один неродной ширик.. активатор у него непривычной конструкции, я задался вопросом: будет ли данная в этом топике таблица работать с ним .. и нежиданно обнаружил в сети объектив с такой конструкцией серии А, но вопросов только прибавилось

что это?

Прикрепленные изображения

•

Сообщение отредактировал gag: 19 February 2009 - 22:31

[Marvin]

gag (19.2.2009, 22:27) писал:

что это?

диафрагма 2,8-22, слева контакт для камер Ricoh с байонетом R-K.
Наверное А28/2,8 объектив?
Кстати некоторые жалуются, что этот лишний контакт заклинивает объектив (в привод автофокуса попадает..) но у многих проблем нет (у меня как на фото объектив, не клинит )

[gag]

Marvin (19.2.2009, 22:51) писал:

диафрагма 2,8-22, слева контакт для камер Ricoh с байонетом R-K.
Наверное А28/2,8 объектив?
Кстати некоторые жалуются, что этот лишний контакт заклинивает объектив (в привод автофокуса попадает..) но у многих проблем нет (у меня как на фото объектив, не клинит )

спасибо ...т.е. таблица будет работать и с такой прыгалкой..

ЗЫ: а объектив именно 28/2.8 http://kmp.bdimitrov.de/lenses/primes/_non...f2.8_macro.html

Сообщение отредактировал gag: 19 February 2009 - 23:51

[Marvin]

gag (19.2.2009, 23:49) писал:

спасибо ...т.е. таблица будет работать и с такой прыгалкой..

На моем 135/2,8 так же на подшипнике прыгалка, только внутри, а тут снаружи как бы..
Только показалось, что сам рычажок широкий.. или показалось?

[gag]

Marvin (19.2.2009, 23:59) писал:

На моем 135/2,8 так же на подшипнике прыгалка, только внутри, а тут снаружи как бы..
Только показалось, что сам рычажок широкий.. или показалось?

на скаолько я понял.. ширина не важна.. важно место положение относительно красной точки.. т.к. поводок камеры касается активатора только с одной стороны

[Friend]

Ну что ж, отмечусь и я в теме. Заодно подниму ее.

Дошли руки до старенького М200/4 (диафрагмы 4..32). Ход рычажка около 5мм (с "холостым ходом") - сложно измерить, он "качающийся". Решил на нем потренироваться, значит. С контактом проблем не возникло, вот с полной разборкой - БЕДА (винты местами "прикипели", ломать не стал). Но где наша не пропадала - делюсь советом. Если подвинуть поводок отн. красной точки нельзя, его можно... ПОДПИЛИТЬ. Аккуратно, и помня о необратимости - постоянно проверяя результат. При этом диафрагма будет подзакрываться, на всех значениях.

Вот только в моем случае - результат аховый. Камера все опознает/выставляет, при выставлении 4.5 уже видно появляющуюся диафрагму... НО! ОЧЕНЬ вяло уменьшается диафрагма, на 8 - примерно как должно быть на 5.6, дальше - больше.... Но это уже не важно. Ибо - заметные пересветы. Так что вернул все обратно.

Вывод - М200/4 тоже можно переделать в "А"... Только без доп. переделки узла диафрагм пользоваться им будет проблематично - пересветы. Так что если кто захочет переделать именно эту линзу - имейте в виду!

PS: Требования к точности у всех разные, но мне кажется было бы неплохо, если бы в теме (чтобы не плодить новые) назывались линзы, которые после переделки заметно пересвечивают в некотором диапазоне диафрагм. Может, кому-то сбережет время.

[kreisser]

Marvin (11.2.2009, 9:57) писал:

Переделал наконец то 135/2,8 :-)
Не очень аккуратно получилось, ну да ладно, главное работает.

А по какой схеме?
У вас два отверстия запаяно, и один контакт, такого тут не нашел.Сайт

[Marvin]

kreisser (4.3.2009, 19:05) писал:

А по какой схеме?
У вас два отверстия запаяно, и один контакт, такого тут не нашел.Сайт

Почему же? Есть 2,8-22 второй столбец, третья строка.
Вообще делал как в А28/2,8 (оттуда и лишний контакт пошел в дело, кторый для камер Ricoh)

[Sealek]

Friend (4.3.2009, 21:24) писал:

Дошли руки до старенького М200/4 (диафрагмы 4..32). Ход рычажка около 5мм (с "холостым ходом") - сложно измерить, он "качающийся".

На шесть стопов, как у Вас, смещение на 4,5мм должно закрывать диафрагму до "32". Конечно, если объектив "правильный".
Я бы посмотрел все же, какой ход требуется для закрытия до "32". Не сложно это - приложить бумажку, провести черту рядом с кончиком активатора, прижать диафрагму - и ещё одну. Больше, чем на полмиллиметра трудно ошибиться. А один стоп =0,75мм.

Friend (4.3.2009, 21:24) писал:

...вяло уменьшается диафрагма, на 8 - примерно как должно быть на 5.6, дальше - больше....

Ну а если на камере заказать "32", то до какого отверстия закроется? До соответствующего "32" или меньшему значению. Если последнее, то похоже, что допущены ошибки в регулировке.
Вообще, настройка диафрагмы более критична на закрытых дырках, поэтому прежде надо там проверять, а потом уже, если есть необходимость, искать компромисс.

Сообщение отредактировал Sealek: 04 March 2009 - 22:39
