K-5II "залипает" кнопка спуска затвора


Сообщений в теме: 19

#1 karimar

  • Пользователь
  • 6539 сообщений
  • Город:Гомель

Отправлено 18 July 2017 - 10:14

если обсуждалось, ткныте ссылкой пжл, сам чет не нашел. может только у меня такое приключилось?

суть проблемы - кнопка спуска затвора не возвращается (возвращается не всегда, возвращается "вяло", "неохотливо") в свое первоначальное положение, а именно после нажатия на спуск, сама кнопка продолжает находиться в положении предфокусировки (режим полунажатия кнопки спуска) - камера самопроизвольно пытается фокусировать объектив, в этот момент недоступен режим просмотра отснятого и пр.

доставание акку и перезагрузка камеры результата конечно не дают, т.к. и по тактильным ощущениям очевидно, что проблема именно в механизме возврата кнопки в первоначальное положение.
кто в курсе как он (узел кнопки спуска затвора) устроен? чем подпружинивается кнопка и как до нее добраться дабы поправить?

Сообщение отредактировал karimar: 18 July 2017 - 10:19


#2 karimar

  • Пользователь
  • 6539 сообщений
  • Город:Гомель

Отправлено 18 July 2017 - 11:39

небольшое уточнение, а то двояко изложил:

Просмотр сообщенияkarimar (18 July 2017 - 10:14) писал:

после нажатия на спуск, сама кнопка продолжает находиться в положении предфокусировки
кадр снимается (т.е. съемка возможна), проблема с возвратом кнопки в первоначальное положение

#3 Robinbobin7

  • Пользователь
  • 140 сообщений
  • Имя:Дмитрий
  • Город:Ростов-на-Дону

Отправлено 18 July 2017 - 13:27

На K-r была похожая история, долго думал что ж с камерой такое... только съёмку нельзя было произвести. Из-за повышенной влажности и пыли приключилось, через день прошло само.

#4 Alex220v

  • Пользователь
  • 989 сообщений
  • Город:С-Пб

Отправлено 18 July 2017 - 13:35

Осмотрите повнимательнее зазор между кнопкой и арматурой. Может соринка попала и подклинивает.

#5 Volodimmer

  • Пользователь
  • 1432 сообщений
  • Город:Moskow

Отправлено 18 July 2017 - 13:38

Ну, если Вы не боитесь рисковать...
У меня была проблема тугого рычажка включения на Sony a77.
Достаточно было капнуть спирта, пощелкать рычажком, а потом (когда спирт испарился) капнуть масла, и "фирменный деффект А77" вылечился.
Та же фигня была с джойстиком. Правда, масла добавлять не стал. :) И так заработал.
В общем, обычно грязь от рук и пр. абразивы увеличивают трение механических частей. Нужно промыть и иногда - заново смазать.

#6 Пресвятой Котэ

  • Пользователь
  • 4861 сообщений
  • Имя:Игорь
  • Город:Керчь

Отправлено 18 July 2017 - 14:34

на k-r было тоже самое.. сначала спиртом капнул и "подрыкал" кнопкой, затем пшикнул средством типа WD -40.. прошло, работает по сей день.

#7 karimar

  • Пользователь
  • 6539 сообщений
  • Город:Гомель

Отправлено 18 July 2017 - 15:23

подтверждаете мои предположения...
буду пробовать видимо, в любом случае надо быть уверенным что инструмент либо есть рабочий, либо рассчитывать на него нельзя...

думалось может кто знает как непосредственно устроен сам узел/механизм возврата кнопки - пружинка, либо эластичный материал...

Сообщение отредактировал karimar: 18 July 2017 - 15:25


#8 kastasir

  • Пользователь
  • 1624 сообщений
  • Город:Рига

Отправлено 18 July 2017 - 16:30

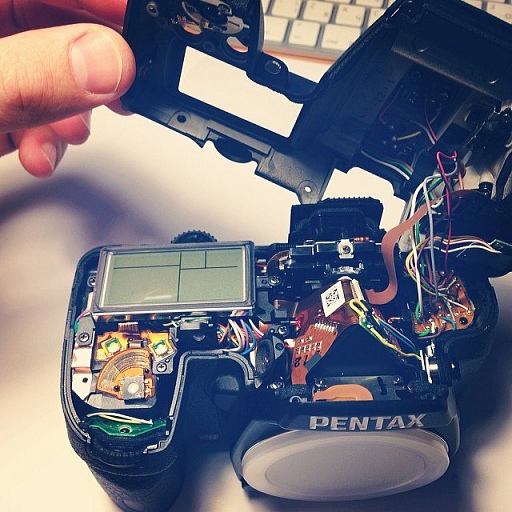

Вот видно, как выглядит "пимпочка"

Прикрепленное изображение: pentax.jpg

Нагуглил

http://temabar.com/?...nil-pentax-k-5/

http://photographyba...-k-7-rear-dial/

Сообщение отредактировал kastasir: 18 July 2017 - 16:38


#9 KoT_BacbKa

  • Пользователь
  • 866 сообщений
  • Имя:Константин
  • Город:Москва

Отправлено 18 July 2017 - 16:50

Только вд-шкой капать не стал бы советовать. У нее по всем признакам в составе что-то вроде керосина, а он, зараза, очень текучий и может пролезть куда не надо.

#10 SashaD

  • Пользователь
  • 2375 сообщений
  • Город:Санкт-Петербург

Отправлено 18 July 2017 - 16:57

Менял в сервисе спусковую кнопку на K-5, в сервисе сказали - промял кнопку. Ценник не помню.

#11 karimar

  • Пользователь
  • 6539 сообщений
  • Город:Гомель

Отправлено 18 July 2017 - 17:09

Просмотр сообщенияSashaD (18 July 2017 - 16:57) писал:

Менял в сервисе спусковую кнопку на K-5, в сервисе сказали - промял кнопку. Ценник не помню.
вах, не хотелось бы...

Просмотр сообщенияkastasir (18 July 2017 - 16:30) писал:

Вот видно, как выглядит "пимпочка"
Нагуглил
огромное человеческое спасибо!
если продуть, промыть не даст результата, то по представленным картинкам можно попробовать добраться до потрохов кнопки...

#12 donvostok

  • Пользователь
  • 16459 сообщений
  • Имя:Евгений
  • Город:Город благих вестей

Отправлено 18 July 2017 - 17:24

Состоит из двух основных частей
Непосредственно кнопка впаянная в плату
Механизм нажима подпружиненный

Если замяли кнопку - она стандартная. Перепаять всех делов.
Если засорять механизм нажатия - еще проще.
Выше указаны варианты лечения.

#13 vollev

  • Пользователь
  • 1479 сообщений
  • Город:Минск

Отправлено 18 July 2017 - 17:28

karimar, Попробуйте прилепить скотч на кнопку и потянуть ее вверх в момент залипания. Если залипание исчезнет, значит не возвращается механическая (верхняя) часть спуска. А если не исчезнет то проблема в электрической части .

#14 donvostok

  • Пользователь
  • 16459 сообщений
  • Имя:Евгений
  • Город:Город благих вестей

Отправлено 18 July 2017 - 17:30

vollev, хороший вариант

#15 karimar

  • Пользователь
  • 6539 сообщений
  • Город:Гомель

Отправлено 20 July 2017 - 13:53

не стал заливать ничем, решил таки посмотреть изнутри в чем может быть дело:

Прикрепленное изображение: 1_IMG_20170720_130207.jpg

Прикрепленное изображение: 5_IMG_20170720_130806.jpg

Прикрепленное изображение: 3_IMG_20170720_130501.jpg

сама кнопка фиксируется обычным стопорным колечком (не заснял его),

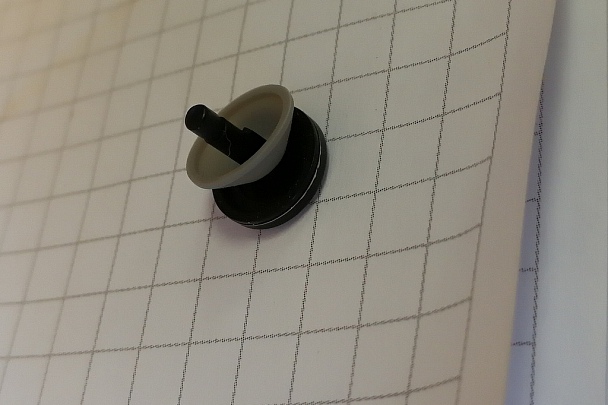

а вот эта конусная резиночка на кнопке отвечает за мягкость/плавность хода (и возврата) кнопки спуска
Прикрепленное изображение: 4_IMG_20170720_130638.jpg
(пысы пробовал ее заменить на подобную от кнопочного телефона и пружинку - дело оказалось ксжл не в этой резинке)

причина, как и у коллеги выше

Просмотр сообщенияSashaD (18 July 2017 - 16:57) писал:

Менял в сервисе спусковую кнопку на K-5, в сервисе сказали - промял кнопку. Ценник не помню.
в том что кнопка таки видимо продавлена (мне так кажется):
Прикрепленное изображение: 2_IMG_20170720_130346.jpg
(пысы: площадка в которую упирается шток кнопки)

Сообщение отредактировал karimar: 20 July 2017 - 14:05


#16 karimar

  • Пользователь
  • 6539 сообщений
  • Город:Гомель

Отправлено 20 July 2017 - 14:10

Вах! У меня дочь завтра уезжает в Питер, в Питере есть сервис Пентакса? может кто из местных может уточнить - смогут ли в сервисе оперативно поменять кнопку в понедельник?

#17 lenar17

  • Пользователь
  • 717 сообщений
  • Город:Москва

Отправлено 20 July 2017 - 14:12

http://www.ricoh-ima...ce-centres.html

Вроде как, есть в Питере (см. ссылку).

Сообщение отредактировал lenar17: 20 July 2017 - 14:17


#18 SashaD

  • Пользователь
  • 2375 сообщений
  • Город:Санкт-Петербург

Отправлено 20 July 2017 - 14:17

http://service.zooma.ru/

#19 karimar

  • Пользователь
  • 6539 сообщений
  • Город:Гомель

Отправлено 20 July 2017 - 14:25

ага, пасиб, нашел человека в питере - созвонились
200р кнопка, 2000р - работа

в субботу камеру принимают, в понедельник пообещали отдать.

Сообщение отредактировал karimar: 20 July 2017 - 14:29


#20 karimar

  • Пользователь
  • 6539 сообщений
  • Город:Гомель

Отправлено 22 August 2017 - 10:54

Таки доложу, что и как разрешилось в итоге.

Передал с дочерью камеру в Питер в мастерскую зумы (Невский пр., д. 88, (во дворе), мастер осмотрел камеру и выдал заключение, мол «зачем что-то менять если камера снимает».
К слову в нонейм мастерской по ремонту фототехники в Гомеле, мастер пару раз нажав на кнопку спуска, сразу понял в чем проблема и о чем я говорю. Тактильные ощущения очевидно выдавали проблему, а при наличии оригинального батблока с рабочей кнопкой разница была слышна даже на слух – рабочая кнопка издавала характерные счелчки в крайних положениях.

Короче было принято решение учесть мнение «специалиста» сервисного центра по ремонту техники пентакс и не ремонтировать у него камеру.

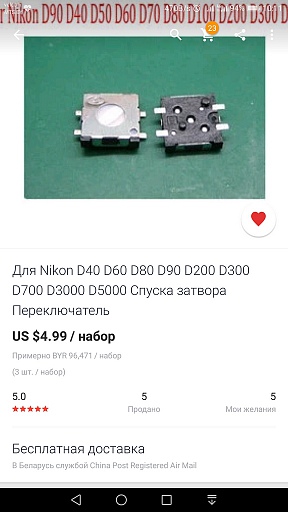

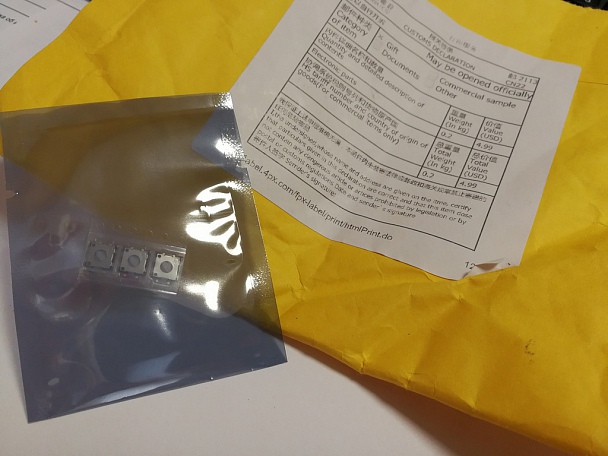

На известном китайском сайте была заказана кнопка от никона, визуально очень похожая на ту что стоит в пентаксе (от кенона как-то отличались они, принцип подбора был - максимальное визуальное сходство). Комплект за 4,99$ включал в себя сразу три кнопки (подумалось оно и хорошо что три, одна будет для экспериментов, вторая на донора, третья на всяк случай, забегая вперед скажу что хватило и одной).

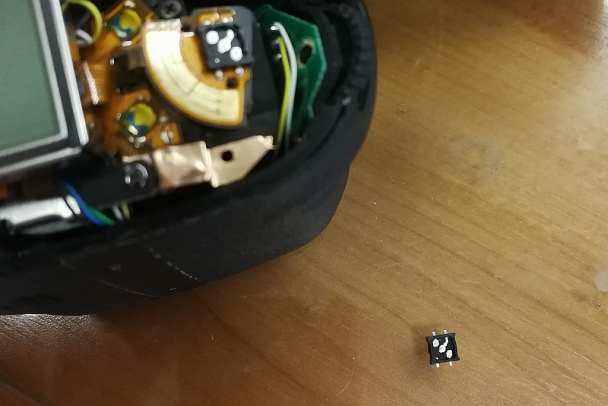

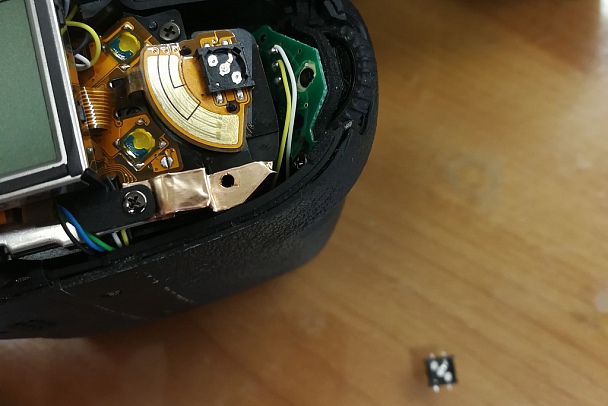

Перепаивать кнопку не пришлось, заменил лишь внутренности оригинальной кнопки на китайского донора.

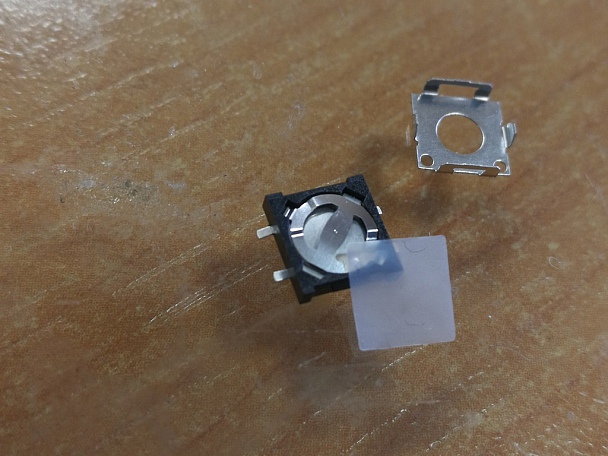

Фотографии ниже весьма наглядно дают представление о том что менялось. Следует отметить что кнопка от никона имела еще один дополнительный видимо аммортизирующий элемент (на фото ниже), который был так же установлен (элементы крепления под него (посадочные места) так же оказались в корпусе оригинальной кнопки).

ИТОГО по затратам вышло 4,99$ (стоимость кнопки в количестве трех штук), три недели ожидания самой кнопки и 15 минут времени на монтаж (из инструмента - только отвертка часовая и канцелярский нож).

Может кому когда окажется полезным.
Прикрепленное изображение: 0.jpg

Прикрепленное изображение: 1.jpg Прикрепленное изображение: 2.jpg

Прикрепленное изображение: 4.jpg Прикрепленное изображение: 5.jpg

Прикрепленное изображение: 6.jpg Прикрепленное изображение: 3.jpg
слева оригинальная, справа китай:
Прикрепленное изображение: 7.jpg

Сообщение отредактировал karimar: 22 August 2017 - 11:07
